Wkładka z obrobionymi stykami zaciskanymi EPIC H-DD 72 SCM | 11285200 Lapp Kabel

Opis i Kluczowe Cechy

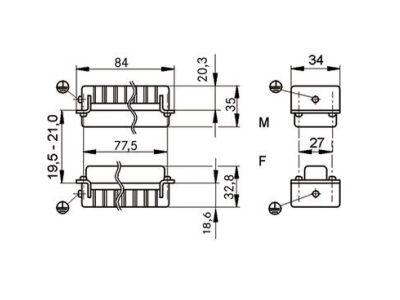

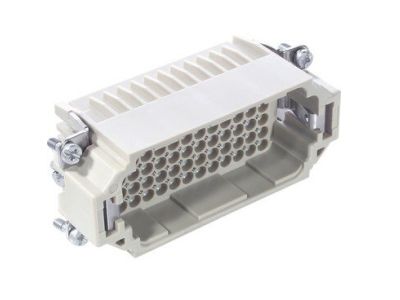

Wkładka z obrobionymi stykami zaciskanymi EPIC H-DD 72 SCM (symbol 11285200) to komponent zaprojektowany do połączeń o dużej gęstości styków w instalacjach o ograniczonej przestrzeni. Wkładka wyposażona w 72 styki plus uziemienie (PE), charakteryzuje się konstrukcją 16B i wytrzymałym mechanicznym poliwęglanowym korpusem. Zapewnia stabilne i pewne połączenia elektryczne dla napięć przemiennych (AC) do 250V i stałych (DC) zgodnie z normą IEC, z prądem znamionowym 8.5A (zgodnie z CSA).

• 72 styki + uziemienie (PE): Wysoka gęstość połączeń w kompaktowej obudowie – idealne rozwiązanie do instalacji estradowych, maszyn przemysłowych i rozdzielnic.
• Konstrukcja 16B: Zmniejsza rozmiar obudowy, umożliwiając montaż w miejscach o ograniczonej przestrzeni, przy zachowaniu niezawodności połączeń.
• Zakres przekrojów 0.14–2.5 mm²: Uniwersalność zastosowania – od cienkich przewodów sygnałowych po grubsze przewody zasilające.
• Materiał poliwęglanowy: Wysoka odporność mechaniczna i dielektryczna, odporność na działanie czynników chemicznych i temperatur, co gwarantuje długą żywotność.
• Napięcie robocze 250V AC/DC: Elastyczność zastosowania w instalacjach niskonapięciowych zarówno prądu przemiennego, jak i stałego.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 61984 dotyczącej systemów połączeń o dużej gęstości styków oraz posiada certyfikację CSA (Canadian Standards Association) dla prądu znamionowego 8.5A. Produkt jest zgodny z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Wkładka EPIC H-DD 72 SCM przeznaczona jest do aplikacji wymagających wysokiej gęstości styków w kompaktowych instalacjach.

• Instalacje estradowe – niezawodne połączenia w systemach oświetleniowych, nagłośnieniu i sterowaniu scenicznym.
• Budowa maszyn przemysłowych – połączenia w szafach sterowniczych, panelach operatorskich i maszynach pakujących.
• Przemysł tworzyw sztucznych i obrabiarek – trwałe, odporne na wibracje połączenia w urządzeniach produkcyjnych.
• Małe rozdzielnice i szafy sterownicze – oszczędność miejsca bez kompromisów w niezawodności.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Styki zaciskowe należy zagęścić zgodnie z dokumentacją techniczną przy użyciu odpowiedniego narzędzia do zaciskania. Upewnić się, że przekrój przewodów mieści się w zakresie 0.14–2.5 mm². Po montażu sprawdzić poprawność połączeń i brak zwarć. Przechowywać w suchym i wolnym od pyłu miejscu.

FAQ

• Jakie jest maksymalne napięcie robocze wkładki? Maksymalne napięcie robocze wynosi 250V AC/DC zgodnie z normą IEC 61984.
• Czy wkładka jest odpowiednia do stosowania na zewnątrz? Materiał poliwęglanowy zapewnia odporność na działanie czynników atmosferycznych, jednak wkładka nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchych, chronionych przed wilgocią środowiskach.
• Jaki jest prąd znamionowy wkładki? Prąd znamionowy wynosi 8.5A zgodnie z certyfikacją CSA.
