Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH2XL, In: 315 A, gPV, Un DC: 1500 V | 3NE1330-5E Siemens

Alternatywny kod produktu: 3NE13305E

Opis i Kluczowe Cechy

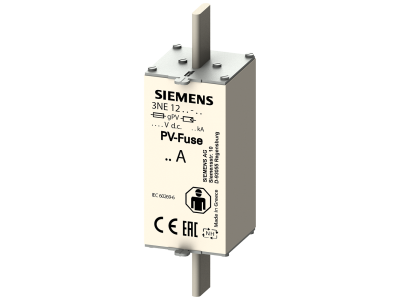

Wkładka bezpiecznikowa PV Siemens 3NE1330-5E (rozmiar NH2XL) została zaprojektowana do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki prądowi znamionowemu 315 A i napięciu DC 1500 V zapewnia bezpieczne odcięcie zwarć w systemach PV o wysokim napięciu. Charakterystyka gPV gwarantuje szybkie wyłączenie, chroniąc panele, inwertery i okablowanie przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 315 A: umożliwia bezpieczną pracę w obwodach DC o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe DC 1500 V: dedykowane do wysokonapięciowych systemów fotowoltaicznych, zapewnia niezawodne gaszenie łuku przy zwarciu.
• Charakterystyka gPV: dostosowana do wymagań fotowoltaiki – szybkie wyłączanie przy przeciążeniach i zwarciu, ochrona półprzewodników w inwerterach.
• Wykonanie NH2XL z zestykami nożowymi: zapewnia pewne połączenie w podstawkach bezpiecznikowych i rozłącznikach izolacyjnych NH, ułatwia wymianę.
• Symbol 3NE1330-5E Siemensa: gwarancja powtarzalnych parametrów wyłączeniowych i wysokiej jakości wykonania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Charakterystyka gPV zgodna jest z wymogami dla zastosowań fotowoltaicznych. Wkładka przeznaczona do montażu w certyfikowanych podstawkach bezpiecznikowych i rozłącznikach izolacyjnych.

Zastosowanie

Wkładka bezpiecznikowa PV 3NE1330-5E znajduje zastosowanie przede wszystkim w systemach fotowoltaicznych prądu stałego, gdzie wymagana jest szybka i pewna ochrona przed zwarciem oraz przeciążeniem.

• Ochrona stringów paneli fotowoltaicznych przed zwarciem w obwodzie DC.
• Zabezpieczenie wejścia DC inwerterów PV oraz urządzeń UPS w systemach wysokiego napięcia.
• Stosowanie w rozdzielnicach DC instalacji przemysłowych i komercyjnych jako element zabezpieczenia nadprądowego.
• Współpraca z podstawkami bezpiecznikowymi NH2XL i rozłącznikami izolacyjnymi – wymiana bez narzędzi.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej lub rozłączniku izolacyjnym przeznaczonym dla rozmiaru NH2XL. Przekrój przewodów przyłączeniowych dobierz zgodnie z wartością prądu znamionowego 315 A oraz warunkami środowiskowymi. Dokręć styki zgodnie z momentem podanym w dokumentacji podstawki. Nie używaj uszkodzonych wkładek.

FAQ

• Czy wkładkę 3NE1330-5E można stosować w obwodach prądu przemiennego (AC)? Nie, jest to wkładka dedykowana wyłącznie do obwodów prądu stałego (DC) o napięciu do 1500 V. Stosowanie w AC może prowadzić do nieprawidłowego gaszenia łuku.
• Jaki stopień ochrony (IP) ma ta wkładka? Sama wkładka nie ma określonego stopnia IP. Stopień ochrony zapewnia podstawka/rozdzielnica, w której jest montowana. Typowo w rozdzielnicach wewnętrznych osiąga się IP20.
• Czy charakterystyka gPV różni się od standardowej charakterystyki gG? Tak, gPV ma znacznie krótszy czas wyłączania przy przeciążeniach oraz podwyższoną zdolność wyłączania prądów stałych. Nie stosuj zamiennie z bezpiecznikami gG bez weryfikacji parametrów obwodu.
