Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH2XL, In: 250 A, gPV, Un DC: 1500 V | 3NE1327-5E Siemens

Alternatywny kod produktu: 3NE13275E

Opis i Kluczowe Cechy

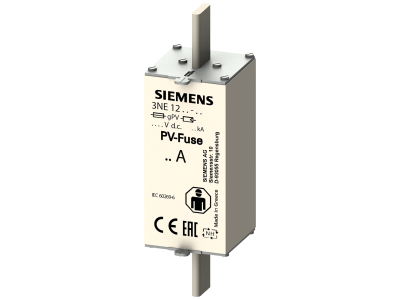

Wkładka bezpiecznikowa PV Siemens 3NE1327-5E (NH2XL) o prądzie znamionowym 250 A i napięciu stałym 1500 V DC, z charakterystyką gPV przeznaczoną do ochrony instalacji fotowoltaicznych. Wyposażona w zestyki nożowe, zapewnia pewne osadzenie w podstawkach NH. Dzięki superszybkiej charakterystyce wyłączania ogranicza energię przepływającą podczas zwarcia, chroniąc półprzewodniki mocy i moduły PV.

• Prąd znamionowy 250 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w głównych stringach fotowoltaicznych, bez ryzyka przegrzania.
• Napięcie stałe 1500 V DC: dedykowane do wysokonapięciowych instalacji PV, zapewniając odpowiednią izolację i zdolność wyłączania napięcia stałego.
• Charakterystyka gPV: szybkie wyłączanie zwarć w obwodach fotowoltaicznych, minimalizujące ryzyko uszkodzenia inwerterów i paneli.
• Wielkość NH2XL: kompatybilność z podstawkami bezpiecznikowymi i rozłącznikami NH2XL, ułatwiająca integrację w istniejących rozdzielnicach.
• Zestyki nożowe: pewny i powtarzalny styk elektryczny, redukujący rezystancję przejścia i straty mocy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych dotyczących bezpieczników stosowanych w instalacjach fotowoltaicznych oraz posiada certyfikację CE. Przeznaczony do użytku w systemach zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Wkładka bezpiecznikowa Siemens 3NE1327-5E znajduje zastosowanie przede wszystkim w ochronie przeciwzwarciowej obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki charakterystyce gPV zapewnia skuteczną ochronę półprzewodników mocy w inwerterach i przetwornicach.

• Ochrona stringów fotowoltaicznych przed zwarciem w panelach i okablowaniu DC.
• Zabezpieczenie wejść DC inwerterów i przekształtników sieciowych.
• Stosowanie w rozdzielnicach DC instalacji PV jako bezpiecznik główny lub odbiorczy.
• Ochrona systemów magazynowania energii (akumulatory litowo-jonowe, ogniwa paliwowe) przed zwarciem w obwodzie stałoprądowym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub powyżej w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła energii. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej lub rozłączniku zgodnym z wielkością NH2XL, zapewniając prawidłowe dociśnięcie zestyków nożowych. Przekrój przewodów przyłączeniowych dobrać zgodnie z normami dla prądu 250 A oraz warunkami temperaturowymi. Moment dokręcania śrub mocujących w podstawce – według dokumentacji producenta podstawki.

FAQ

• Czy wkładka nadaje się do ochrony półprzewodników mocy? Tak, charakterystyka gPV jest zaprojektowana do szybkiego wyłączania zwarć w obwodach z półprzewodnikami, co chroni diody, tranzystory i moduły IGBT przed uszkodzeniem.
• Jaka jest wielkość wkładki i czy pasuje do standardowych podstaw NH? Wkładka ma wymiar NH2XL. Pasuje do podstaw bezpiecznikowych i rozłączników izolacyjnych przeznaczonych dla tej wielkości (NH2XL). Nie jest kompatybilna z mniejszymi rozmiarami NH.
• Czy można ją stosować w obwodach prądu przemiennego (AC)? Nie. Wkładka została zaprojektowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 1500 V. Stosowanie w AC może prowadzić do nieprawidłowego wyłączania i zagrożenia.
