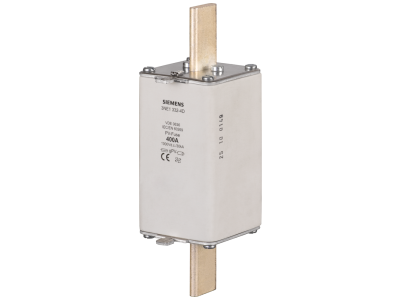

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH2L, In: 400 A, gPV, Un DC: 1000 V | 3NE1332-4D Siemens

Alternatywny kod produktu: 3NE13324D

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV Siemens 3NE1332-4D to dedykowane zabezpieczenie obwodów prądu stałego w instalacjach fotowoltaicznych. Wykonana w rozmiarze NH2L z zestykami nożowymi, oferuje prąd znamionowy 400 A oraz napięcie znamionowe 1000 V DC, co pozwala na bezpieczne odłączanie wysokoprądowych obwodów DC bez ryzyka przegrzania czy powstawania łuku. Charakterystyka gPV zapewnia precyzyjną ochronę przewodów przed przeciążeniem i zwarciem w typowych warunkach pracy systemów PV.

• Prąd znamionowy 400 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla wielkoskalowych instalacji fotowoltaicznych i magazynów energii.
• Napięcie znamionowe 1000 V DC: Przystosowane do systemów PV o wysokim napięciu stałym, zapewniając skuteczną izolację i wyłączanie w warunkach zwarciowych.
• Charakterystyka gPV: Specjalnie opracowana dla fotowoltaiki – szybkie wyłączanie przy przeciążeniach i zwarciach bez ryzyka uszkodzenia przewodów lub modułów.
• Rozmiar NH2L: Standardowy wymiar wkładek bezpiecznikowych NH, umożliwiający łatwy montaż w podstawkach bezpiecznikowych i rozłącznikach izolacyjnych dostępnych na rynku.
• Zestyki nożowe: Zapewniają pewny i trwały styk elektryczny w podstawce, minimalizując rezystancję przejścia i straty mocy.

Zgodność z Normami

Wkładka bezpiecznikowa PV jest zgodna z obowiązującymi normami europejskimi dla bezpieczników stosowanych w instalacjach fotowoltaicznych oraz posiada certyfikat CE. Producent gwarantuje wysoką wierność charakterystyki wyłączania i powtarzalność parametrów, co jest kluczowe dla niezawodności ochrony w systemach DC.

Zastosowanie

Wkładka bezpiecznikowa Siemens 3NE1332-4D znajduje zastosowanie przede wszystkim w obwodach prądu stałego instalacji fotowoltaicznych, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem. Sprawdza się w następujących scenariuszach:

• Ochrona stringów paneli fotowoltaicznych w instalacjach dachowych i naziemnych o mocy wymagającej zabezpieczenia do 400 A.
• Zabezpieczenie obwodów wyjściowych falowników PV (strona DC) oraz rozdzielnic stałoprądowych.
• Stosowanie w systemach magazynowania energii (akumulatory litowo-jonowe, ogniwa paliwowe) z obwodami DC o napięciu do 1000 V.
• Zabezpieczenie szyn zbiorczych DC w przemysłowych instalacjach fotowoltaicznych i farmach solarnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie i upewnij się, że nie ma napięcia resztkowego (DC). Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej NH2L (np. rozłączniku izolacyjnym lub podstawce bezpiecznikowej na szynie TH35). Przekrój przyłączanych przewodów należy dobrać zgodnie z normami do prądu 400 A oraz warunków chłodzenia. Moment dokręcania śrub w podstawce – zgodnie z dokumentacją techniczną producenta podstawki. Nie wolno stosować w obwodach prądu przemiennego (AC).

FAQ

• Czy wkładka 3NE1332-4D nadaje się do zabezpieczenia przed zwarciem w instalacji PV? Tak, jest dedykowana do instalacji fotowoltaicznych, posiada charakterystykę gPV i napięcie DC 1000 V, co zapewnia skuteczne wyłączanie zwarć w obwodach stałoprądowych.
• Jakie są wymiary mechaniczne wkładki – czy pasuje do standardowych podstaw NH? Produkt wykonany jest w rozmiarze NH2L, co oznacza zgodność z podstawkami i rozłącznikami izolacyjnymi dla wkładek NH2L (np. Siemens, Hager, Legrand).
• Czy można ją stosować w obwodach prądu przemiennego (AC)? Nie. Wkładka jest przystosowana wyłącznie do prądu stałego (DC) o napięciu do 1000 V. Stosowanie w obwodach AC grozi nieprawidłowym działaniem i uszkodzeniem instalacji.
