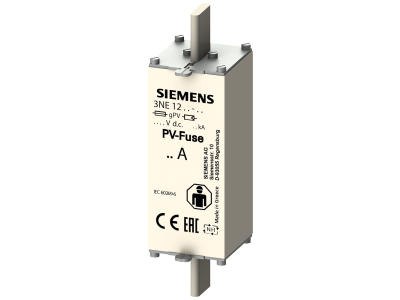

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH1XL, In: 80 A, gPV, Un DC: 1500 V | 3NE1220-5E Siemens

Alternatywny kod produktu: 3NE12205E

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV Siemens 3NE1220-5E (seria SITOR) to wysokonapięciowy bezpiecznik nożowy w rozmiarze NH1XL, zaprojektowany do ochrony półprzewodników mocy w obwodach stałoprądowych. Prąd znamionowy 80 A oraz napięcie DC 1500 V umożliwiają bezpieczne odłączanie zwarć w wymagających instalacjach fotowoltaicznych. Charakterystyka gPV gwarantuje superszybkie wyłączenie, chroniąc wrażliwe elementy przed uszkodzeniem termicznym.

• Prąd znamionowy 80 A: Bezpieczna praca w obwodach PV o znacznym obciążeniu, z marginesem na przeciążenia robocze.
• Napięcie znamionowe DC 1500 V: Dostosowanie do nowoczesnych systemów fotowoltaicznych wysokiego napięcia – minimalizuje straty i umożliwia dłuższe łańcuchy modułów.
• Charakterystyka wyłączania gPV (super-szybka): Skuteczne ograniczenie prądu zwarciowego w ciągu mikrosekund, co chroni półprzewodniki mocy (diody, tranzystory IGBT, tyrystory).
• Wkładka nożowa NH1XL: Kompatybilna z podstawkami i rozłącznikami bezpiecznikowymi dla rozmiaru NH1 – łatwy montaż i wymiana bez narzędzi.
• Wysoka wierność charakterystyki (Siemens): Precyzyjne działanie w całym zakresie prądów – brak niepotrzebnych wyłączeń w normalnych warunkach pracy.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NE1220-5E spełnia wymagania europejskich norm dla bezpieczników przemysłowych oraz posiada certyfikację CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi (LVD) i wymogami bezpieczeństwa dla systemów fotowoltaicznych.

Zastosowanie

Dzięki charakterystyce gPV i wysokiemu napięciu DC wkładka 3NE1220-5E znajduje zastosowanie przede wszystkim w ochronie półprzewodników mocy w obwodach stałoprądowych instalacji fotowoltaicznych.

• Ochrona falowników sieciowych i off-grid – zabezpieczenie obwodu DC między panelem a falownikiem.
• Zabezpieczenie obwodu pośredniego DC w przetwornicach częstotliwości i zasilaczach UPS z wejściem fotowoltaicznym.
• Ochrona modułów mocy (IGBT) w systemach magazynowania energii (baterie, ogniwa).
• Stosowanie w rozdzielnicach DC instalacji PV jako główne zabezpieczenie przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie po stronie DC i rozładuj kondensatory. Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej lub rozłączniku izolacyjnym przystosowanym do rozmiaru NH1. Przekrój przewodów doprowadzających dobierz zgodnie z prądem znamionowym 80 A i warunkami środowiskowymi. Moment dokręcania śrub w podstawce – według dokumentacji producenta.

FAQ

• Czy wkładka 3NE1220-5E nadaje się do instalacji fotowoltaicznych? Tak, posiada charakterystykę gPV przeznaczoną specjalnie do ochrony półprzewodników w obwodach DC systemów PV. Napięcie 1500 V DC pokrywa wymagania nowoczesnych farm fotowoltaicznych.
• Jaki jest stopień ochrony wkładki? Parametr IP nie został podany przez producenta – typowo dla bezpieczników nożowych zamontowanych w rozdzielnicy obowiązuje ochrona zapewniona przez obudowę (np. IP20 dla rozdzielnicy). Podczas eksploatacji nie należy dotykać styków pod napięciem.
• Jaka jest różnica między gPV a gRL/gRC? Charakterystyka gPV jest zoptymalizowana do szybkiego przerywania prądów zwarciowych w obwodach stałoprądowych z półprzewodnikami, podczas gdy charakterystyki gRL/gRC przeznaczone są do ogólnych zastosowań przemysłowych AC. gPV ma krótszy czas wyłączenia przy tych samych prądach.
