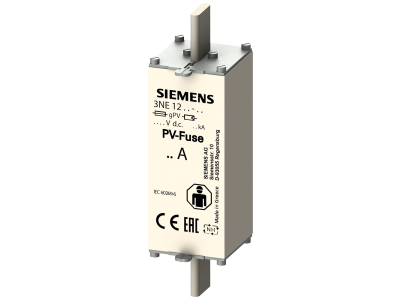

Wkładka bezpiecznikowa PV, z zestykami nożowymi, NH1XL, In: 100 A, gPV, Un DC: 1500 V | 3NE1221-5E Siemens

Alternatywny kod produktu: 3NE12215E

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa PV Siemens 3NE1221-5E (NH1XL) o prądzie 100 A i napięciu 1500 V DC to dedykowane zabezpieczenie dla systemów fotowoltaicznych wysokiego napięcia. Charakterystyka gPV zapewnia szybkie wyłączenie zwarć w obwodach paneli słonecznych, chroniąc półprzewodniki mocy przed uszkodzeniem. Zestyki nożowe umożliwiają montaż w standardowych podstawkach NH.

• Prąd znamionowy 100 A: gwarantuje skuteczną ochronę obwodów PV o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe DC 1500 V: zapewnia bezpieczną izolację w systemach fotowoltaicznych wysokiego napięcia, spełniając wymagania nowoczesnych farm słonecznych.
• Charakterystyka gPV: superszybkie wyłączanie zwarć w obwodach PV, chroniące moduły, falowniki i inne półprzewodniki mocy.
• Budowa NH1XL z zestykami nożowymi: kompatybilność z powszechnie stosowanymi podstawkami bezpiecznikowymi NH, co ułatwia wymianę i integrację z istniejącą infrastrukturą.
• Superszybka charakterystyka wyłączania: w porównaniu z konwencjonalnymi bezpiecznikami NH skraca czas reakcji na zwarcie, ograniczając energię przepływającą przez chronione elementy.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NE1221-5E została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla bezpieczników instalacyjnych. Posiada deklarację zgodności CE, co potwierdza jej bezpieczeństwo i niezawodność w wymagających zastosowaniach fotowoltaicznych.

Zastosowanie

Dzięki parametrom 100 A / 1500 V DC i charakterystyce gPV wkładka sprawdza się w systemach ochrony półprzewodników mocy w instalacjach PV oraz w układach energoelektronicznych wysokiego napięcia.

• Ochrona modułów fotowoltaicznych i łańcuchów paneli w instalacjach on-grid i off-grid.
• Zabezpieczenie obwodów pośrednich DC w falownikach solarnych oraz przetwornicach częstotliwości.
• Stosowanie w urządzeniach UPS i układach łagodnego rozruchu silników, gdzie wymagana jest szybka reakcja na zwarcie.
• Zabezpieczenie wejść DC w systemach magazynowania energii i stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawce bezpiecznikowej NH1XL, a przewody podłączyć zgodnie z dokumentacją producenta, dobierając przekrój do prądu 100 A i napięcia 1500 V DC. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy wkładka nadaje się do ochrony modułów fotowoltaicznych? Tak, posiada charakterystykę gPV dedykowaną do szybkiego wyłączania zwarć w systemach PV, co chroni panele i falowniki.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe DC wynosi 1500 V – jest to wartość bezpieczna dla nowoczesnych instalacji fotowoltaicznych wysokiego napięcia.
• Czy mogę zamontować tę wkładkę w standardowej podstawce NH? Tak, wkładka wykonana jest w rozmiarze NH1XL z zestykami nożowymi, pasuje do typowych podstaw i rozłączników bezpiecznikowych NH.
