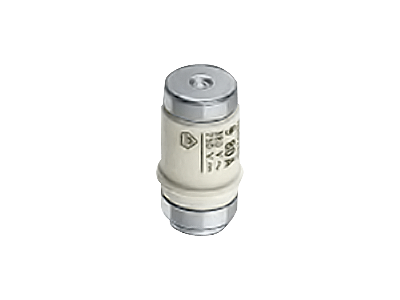

Wkładka topikowa NEOZED, D02, 25 A, gG, Un AC: 400 V, Un DC: 250 V | 5SE2325 Siemens

Opis i Kluczowe Cechy

Wkładka topikowa NEOZED D02 o prądzie znamionowym 25 A i charakterystyce gG to bezpiecznik bezpiecznikowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Przeznaczona do pracy w układach prądu przemiennego (AC) do 400 V oraz prądu stałego (DC) do 250 V. Posiada cynowane nakładki stykowe, które zapewniają lepszą przewodność i odporność na korozję, co wydłuża żywotność połączenia.

• Prąd znamionowy 25 A: Zapewnia ochronę obwodów o obciążeniu do 25 A, automatycznie przerywając obwód w przypadku przeciążenia lub zwarcia.
• Charakterystyka gG: Szybkie działanie – chroni zarówno przed przeciążeniem, jak i zwarciem, minimalizując ryzyko uszkodzenia odbiorników.
• Napięcie znamionowe AC: 400 V: Odpowiednia do zabezpieczania układów trójfazowych oraz obwodów przemysłowych o wysokim napięciu.
• Napięcie znamionowe DC: 250 V: Przeznaczona do zabezpieczania obwodów stałoprądowych, np. w układach solarnych lub zasilaczach.
• Cynowane nakładki stykowe: Poprawiają przewodność elektryczną i odporność na utlenianie, co gwarantuje niezawodne działanie nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Wkładka topikowa NEOZED D02 spełnia wymagania normy europejskiej EN 60269-1 dotyczącej bezpieczników ogólnego przeznaczenia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka topikowa NEOZED D02 znajduje zastosowanie w instalacjach elektrycznych, przemysłowych oraz energetycznych, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów trójfazowych w szafach rozdzielczych i tablicach sterowniczych.
• Ochrona linii zasilających w budynkach mieszkalnych, biurowych i przemysłowych.
• Stosowanie w układach zasilania awaryjnego (UPS) i instalacjach fotowoltaicznych.
• Ochrona obwodów sterowania w maszynach i urządzeniach przemysłowych.
• Zabezpieczanie obwodów oświetleniowych w instalacjach wewnętrznych i zewnętrznych.

Wskazówki Montażowe

Montaż wkładki topikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w odpowiednim gnieździe bezpiecznikowym, upewniając się, że nakładki stykowe są czyste i wolne od zanieczyszczeń. Po montażu należy sprawdzić poprawność połączenia i przeprowadzić próbę zwarciową. Nigdy nie należy stosować wkładek o większym prądzie znamionowym niż wymagane – grozi to uszkodzeniem chronionych urządzeń.

FAQ

• Do czego służy charakterystyka gG? Charakterystyka gG oznacza, że wkładka działa zarówno jako zabezpieczenie przed przeciążeniem (długotrwałym nadmiernym prądem), jak i zwarciem (nagłym skokiem prądu).
• Czy wkładka NEOZED D02 nadaje się do instalacji DC? Tak, wkładka jest przystosowana do pracy w obwodach stałoprądowych o napięciu do 250 V, np. w instalacjach solarnych.
• Jakie są typowe zastosowania wkładek D02? Najczęściej stosowane są w szafach rozdzielczych, tablicach sterowniczych oraz w układach zasilania maszyn przemysłowych.
