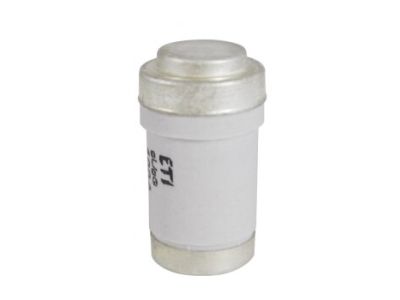

Wkładka topikowa D03 gG 80A/400V | 002213001 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D03 o charakterystyce gG i prądzie znamionowym 80A przy napięciu 400V to standardowe zabezpieczenie topikowe do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zapewnia szybkie i niezawodne działanie w przypadku wystąpienia nadprądu, chroniąc instalację i podłączone urządzenia. Typowe zastosowanie w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Charakterystyka gG: Szybka reakcja na zwarcia i przeciążenia – natychmiastowe przerwanie obwodu, minimalizujące ryzyko uszkodzeń instalacji.
• Prąd znamionowy 80A: Zapewnia ochronę obwodów o maksymalnym natężeniu do 80A, odpowiednie dla średnich i dużych obciążeń.
• Napięcie znamionowe 400V: Przeznaczone do instalacji trójfazowych (układ 3x400V) oraz jednofazowych 230V w układzie L-N.
• Typ D03: Standardowy rozmiar wkładki topikowej, kompatybilny z większością podstaw bezpiecznikowych D03 w rozdzielnicach.
• Gwarancja bezpieczeństwa: Chroni obwody przed zwarciami, przeciążeniami i uszkodzeniami termicznymi, zapewniając ciągłość pracy i bezpieczeństwo personelu.

Zgodność z Normami

Wkładka topikowa D03 gG 80A/400V spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwporażeniowej, w tym dyrektyw niskonapięciowych LVD oraz normy EN 60269. Posiada oznakowanie CE, potwierdzające zgodność z unijnymi standardami bezpieczeństwa.

Zastosowanie

Wkładka topikowa D03 gG 80A/400V jest przeznaczona do zabezpieczenia obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach budowlanych. Charakterystyka gG sprawia, że idealnie nadaje się do ochrony kabli, przewodów i odbiorników przed skutkami zwarć i przeciążeń.

• Zabezpieczanie obwodów zasilających maszyny i urządzenia przemysłowe.
• Ochrona linii zasilających w budynkach biurowych i handlowych.
• Stosowanie w szafach sterowniczych i tablicach rozdzielczych jako element ochronny głównych i obwodowych.
• Zabezpieczanie obwodów oświetleniowych w instalacjach trójfazowych.

Wskazówki Montażowe

Wymiana wkładki topikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji i zablokowaniu możliwości przypadkowego załączenia (zgodnie z zasadami bezpieczeństwa pracy przy urządzeniach elektrycznych). Przed montażem należy upewnić się, że nowa wkładka odpowiada parametrom znamionowym instalacji (80A/400V) oraz że jej typ (D03) jest kompatybilny z podstawą bezpiecznikową. Po wymianie sprawdzić poprawność montażu i szczelność połączeń.

FAQ

• Czy wkładka D03 gG 80A/400V nadaje się do obwodów jednofazowych? Tak, wkładka jest kompatybilna z instalacjami jednofazowymi 230V (układ L-N) oraz trójfazowymi 400V (układ 3x400V).
• Jakie jest główne zastosowanie wkładki o charakterystyce gG? Charakterystyka gG oznacza, że wkładka jest szybka i chroni zarówno przed zwarciami, jak i przeciążeniami, co sprawia, że jest uniwersalnym zabezpieczeniem dla większości obwodów elektrycznych.
• Czy wkładka może być stosowana w instalacjach domowych? Tak, jednak typowe zastosowanie to instalacje przemysłowe i budynki użyteczności publicznej. Do instalacji domowych zalecane są mniejsze prądy znamionowe (np. 16A, 25A).
