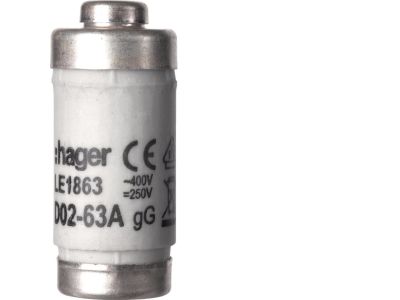

Wkładka topikowa D02 gG 63A 400VAC | LE1863 Hager

Opis i Kluczowe Cechy

Wkładka topikowa D02 gG 63A 400VAC marki HAGER to profesjonalny element zabezpieczający, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektroenergetycznych. Prąd znamionowy o wartości 63A pozwala na obsługę obwodów o dużym obciążeniu, zapewniając jednocześnie precyzyjną reakcję na nieprawidłowości w przepływie prądu. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka jest przeznaczona do pełnozakresowej ochrony zarówno przed skutkami zwarć, jak i przeciążeń, co czyni ją uniwersalnym rozwiązaniem w rozdzielnicach niskiego napięcia. Napięcie znamionowe 400V AC gwarantuje stabilną pracę w standardowych sieciach trójfazowych. Wykorzystanie wysokiej jakości materiałów ceramicznych oraz precyzyjnie skalibrowanego elementu topikowego przekłada się na powtarzalność parametrów i długowieczność komponentu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wkładka spełnia wymagania normy IEC 60269, która definiuje standardy dla niskonapięciowych bezpieczników topikowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że element ten przechodzi rygorystyczne testy zdolności zwarciowej oraz charakterystyk czasowo-prądowych, co jest kluczowe dla zachowania selektywności zabezpieczeń w rozbudowanych systemach elektrycznych.

Zastosowanie

Wkładka topikowa D02 gG 63A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Zabezpieczania silników elektrycznych (przy odpowiednim doborze prądu znamionowego).
• Zastosowań w budownictwie wielorodzinnym jako zabezpieczenie przedlicznikowe lub główne.

Wskazówki Montażowe

Podczas montażu wkładki topikowej D02 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Wkładka powinna być montowana w dedykowanych gniazdach bezpiecznikowych typu D02 (E18).
• Przed instalacją należy upewnić się, że prąd znamionowy wkładki (63A) jest odpowiednio dobrany do przekroju przewodów oraz mocy przyłączeniowej odbiorników.
• Należy stosować odpowiednie wstawki kalibrujące, aby zapobiec omyłkowemu montażowi wkładki o większym prądzie znamionowym, co mogłoby naruszyć strukturę ochrony instalacji.
• Wymiana wkładki powinna odbywać się przy użyciu izolowanych uchwytów lub po odłączeniu napięcia, zgodnie z zasadami BHP obowiązującymi przy pracach pod napięciem.

FAQ

• Czy wkładka D02 gG 63A może być stosowana jako zabezpieczenie silnikowe? Tak, charakterystyka gG pozwala na ochronę silników, jednak należy uwzględnić prądy rozruchowe i upewnić się, że wkładka nie zadziała podczas normalnego startu maszyny.
• Jaka jest różnica między systemem D01 a D02? System D02 obsługuje wyższe prądy znamionowe (do 63A) i posiada większy rozmiar gwintu (E18) w porównaniu do systemu D01 (E14, do 16A).
• Czy produkt jest kompatybilny z osprzętem innych producentów? Tak, wkładki systemu D02 są standaryzowane, co pozwala na ich stosowanie w gniazdach bezpiecznikowych różnych marek, o ile spełniają one normę IEC 60269.
