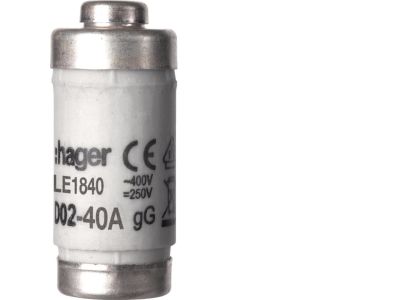

Wkładka topikowa D02 gG 40A 400VAC | LE1840 Hager

Opis i Kluczowe Cechy

Wkładka topikowa D02 gG 40A 400VAC marki HAGER to profesjonalny element zabezpieczający, zaprojektowany z myślą o ochronie instalacji elektrycznych przed niszczącymi skutkami zwarć oraz przeciążeń. Prąd znamionowy o wartości 40A pozwala na bezpieczną pracę obwodów o znacznym obciążeniu, zapewniając jednocześnie precyzyjną selektywność zadziałania. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka jest zdolna do przerywania prądów o pełnym zakresie, co czyni ją uniwersalnym rozwiązaniem w systemach rozdziału energii. Napięcie znamionowe 400V AC gwarantuje stabilną pracę w standardowych sieciach trójfazowych. Produkt charakteryzuje się wysoką zdolnością zwarciową, co jest kluczowe dla zachowania ciągłości zasilania i ochrony mienia w wymagających środowiskach przemysłowych i komercyjnych.

Zgodność z Normami

Wkładka topikowa LE1840 została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co potwierdza jej parametry techniczne w zakresie charakterystyk czasowo-prądowych oraz zdolności wyłączania. Posiadanie certyfikatów zgodności gwarantuje, że produkt przeszedł zaawansowane testy laboratoryjne, co przekłada się na niezawodność w krytycznych momentach awarii instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest pewna ochrona przewodów oraz odbiorników energii. Dzięki charakterystyce gG, wkładka idealnie nadaje się do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych. Jest powszechnie stosowana w budownictwie mieszkaniowym, obiektach użyteczności publicznej oraz w sektorze przemysłowym do ochrony silników o lekkim rozruchu i innych urządzeń elektroenergetycznych pracujących pod napięciem do 400V AC.

Wskazówki Montażowe

Montaż wkładki topikowej D02 powinien odbywać się w dedykowanych gniazdach bezpiecznikowych typu D02 (E18). Przed instalacją należy upewnić się, że prąd znamionowy wkładki (40A) jest odpowiednio dobrany do przekroju przewodów chronionego obwodu oraz mocy odbiorników. Podczas wymiany wkładki należy zachować szczególną ostrożność i korzystać z izolowanych narzędzi lub uchwytów bezpiecznikowych. Zaleca się regularną kontrolę stanu styków w gnieździe bezpiecznikowym, aby uniknąć nadmiernego nagrzewania się elementu, co mogłoby prowadzić do przedwczesnego zadziałania zabezpieczenia. Należy pamiętać o stosowaniu odpowiednich wstawek kalibrujących, które zapobiegają wkręceniu wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu.

FAQ

• Czy wkładka D02 40A może być stosowana do ochrony silników? Tak, wkładka o charakterystyce gG może być stosowana do ochrony silników, o ile ich prąd rozruchowy nie powoduje niepożądanego zadziałania bezpiecznika.
• Jaka jest różnica między systemem D01 a D02? System D02 obsługuje wyższe prądy znamionowe (do 63A) i posiada większe wymiary fizyczne w porównaniu do systemu D01 (do 16A).
• Czy wkładkę można wymienić pod napięciem? Wymiana powinna odbywać się przy odłączonym obciążeniu, aby uniknąć powstania łuku elektrycznego, przy zachowaniu wszelkich zasad BHP obowiązujących przy pracach pod napięciem.
