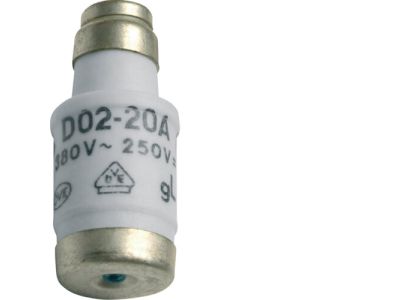

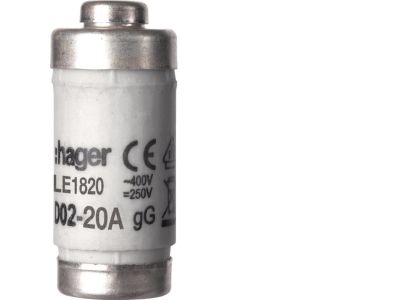

Wkładka topikowa D02 gG 20A 400VAC | LE1820 Hager

Opis i Kluczowe Cechy

Wkładka topikowa D02 gG 20A 400VAC marki HAGER, o numerze katalogowym LE1820, to profesjonalny element zabezpieczający, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa w energetyce zawodowej oraz zaawansowanych systemach przemysłowych. Prąd znamionowy o wartości 20 A pozwala na skuteczne zabezpieczanie obwodów o średnim obciążeniu, zapewniając ciągłość zasilania przy jednoczesnej błyskawicznej reakcji na stany awaryjne. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) gwarantuje ochronę zarówno przed przeciążeniami, jak i zwarciami, co czyni tę wkładkę uniwersalnym rozwiązaniem do ochrony kabli, przewodów oraz urządzeń odbiorczych. Korpus wykonany z wysokiej jakości porcelany technicznej charakteryzuje się doskonałą odpornością termiczną i mechaniczną. Produkt wyposażony jest w precyzyjny wskaźnik zadziałania, który umożliwia szybką identyfikację uszkodzonego bezpiecznika. W zależności od konfiguracji, wskaźnik górny idealnie sprawdza się w otwartych podstawach bezpiecznikowych, natomiast wersje z podwójnym wskaźnikiem kombinowanym są dedykowane do nowoczesnych rozłączników bezpiecznikowych, gdzie status wkładki jest widoczny przez specjalne okienka kontrolne na płycie czołowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-3, które definiują parametry techniczne dla bezpieczników niskiego napięcia przeznaczonych do użytku przez osoby wykwalifikowane oraz do użytku domowego i podobnego. Posiada certyfikację VDE oraz znak CE, co jest gwarancją dopuszczenia do obrotu na wymagających rynkach europejskich i potwierdzeniem wysokiej zdolności zwarciowej przy napięciu znamionowym 400V AC.

Zastosowanie

Wkładka topikowa D02 20A znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających w budownictwie wielorodzinnym, obiektach komercyjnych oraz halach produkcyjnych. Dzięki charakterystyce gG, doskonale chroni obwody oświetleniowe, grzewcze oraz silnikowe (przy odpowiednim doborze prądu rozruchowego). Może być stosowana zarówno w tradycyjnych podstawach bezpiecznikowych montowanych na szynę DIN, jak i w zaawansowanych rozłącznikach bezpiecznikowych, zapewniając selektywność zabezpieczeń w kaskadowych układach zasilania.

Wskazówki Montażowe

Podczas montażu wkładki typu D02 należy zwrócić szczególną uwagę na dopasowanie odpowiedniego pierścienia kalibrującego, który zapobiega omyłkowemu włożeniu wkładki o zbyt dużym prądzie znamionowym do danej podstawy. Dla prądu 20 A należy stosować pierścień o kolorze niebieskim. Wkładkę należy umieścić w główce bezpiecznikowej, a następnie wkręcić do podstawy, dbając o odpowiedni moment dokręcania. Prawidłowy docisk styku jest kluczowy dla uniknięcia nadmiernego nagrzewania się złącza, co mogłoby prowadzić do przedwczesnego zadziałania lub uszkodzenia podstawy. Wszelkie prace instalacyjne powinny być wykonywane przy wyłączonym napięciu przez osobę posiadającą stosowne uprawnienia SEP.

FAQ

• Czy wkładka D02 20A pasuje do podstawy D01? Nie, wkładki systemu D02 mają większe wymiary gabarytowe niż system D01 i wymagają dedykowanych podstaw D02.
• Co oznacza kolor niebieski na wskaźniku? Kolor niebieski jest przypisany do prądu znamionowego 20 A, co ułatwia szybką identyfikację parametrów wkładki bez konieczności odczytywania nadruku.
• Czy można stosować tę wkładkę w obwodach prądu stałego (DC)? Nominalne napięcie pracy wynosi 400V AC. W przypadku zastosowań DC należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalnego napięcia stałego.
