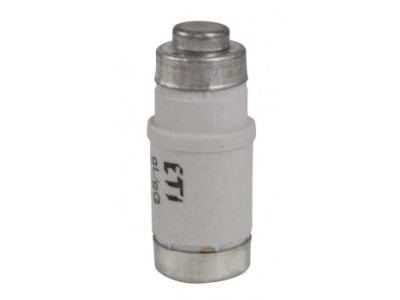

Wkładka topikowa D02 63A gG 400V AC 250V DC E18 (zwłoczna) | 002212005 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D02 o prądzie znamionowym 63A to zaawansowany element zabezpieczający, wyprodukowany przez renomowaną firmę ETI. Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia), co oznacza pełnozakresową zdolność wyłączania, idealną do ochrony przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Przystosowana do pracy przy napięciu znamionowym 400V AC oraz 250V DC, wkładka stanowi fundament bezpieczeństwa w nowoczesnych rozdzielnicach elektrycznych. Kluczowym atutem jest zintegrowany kolorowy wskaźnik zadziałania, który pozwala na błyskawiczną diagnostykę stanu bezpiecznika bez konieczności jego demontażu z główki bezpiecznikowej E18. Solidna konstrukcja ceramiczna zapewnia wysoką odporność termiczną i mechaniczną, co jest niezbędne w wymagających środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w krytycznych momentach. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla bezpieczników niskiego napięcia. Dzięki temu użytkownik ma pewność, że parametry czasowo-prądowe są powtarzalne, a zdolność zwarciowa jest wystarczająca do bezpiecznego przerwania obwodu w warunkach awaryjnych. Zgodność z systemem D0 (NEOZED) zapewnia pełną kompatybilność z osprzętem innych producentów stosujących ten standard.

Zastosowanie

Wkładka topikowa D02 63A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Jest dedykowana do ochrony obwodów zasilających, tablic rozdzielczych oraz odbiorników o dużym poborze mocy. Dzięki charakterystyce zwłocznej, doskonale radzi sobie w obwodach, gdzie mogą występować chwilowe prądy rozruchowe, nie powodując przy tym nieuzasadnionych przerw w dostawie energii. Jest to idealne rozwiązanie do zabezpieczania pionów zasilających oraz głównych linii zasilających w budynkach.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych gniazdach bezpiecznikowych rozmiaru D02 z gwintem E18. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Upewnij się, że prąd znamionowy wkładki (63A) jest odpowiednio dobrany do przekroju chronionych przewodów.
• Wkładkę należy umieścić w gnieździe, a następnie dokręcić główkę bezpiecznikową z odpowiednim momentem, zapewniając trwały styk elektryczny i minimalizując rezystancję przejścia.
• Wymiana wkładki powinna odbywać się przy wyłączonym napięciu, przy użyciu odpowiedniego sprzętu ochronnego.
• Regularna kontrola wzrokowa wskaźnika zadziałania pozwala na szybkie wykrycie awarii w chronionym obwodzie.

FAQ

• Czy wkładka D02 63A pasuje do gniazd D01? Nie, wkładki rozmiaru D02 są fizycznie większe i wymagają gniazd oraz główek w rozmiarze E18.
• Co oznacza kolorowy wskaźnik? Kolor wskaźnika jest przypisany do prądu znamionowego. W przypadku wkładki 63A, wskaźnik pozwala na szybką identyfikację wartości prądu oraz informuje o przepaleniu się elementu topikowego.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Tak, wkładka jest certyfikowana do pracy w obwodach DC o napięciu do 250V, co czyni ją wszechstronnym rozwiązaniem w systemach zasilania awaryjnego.
