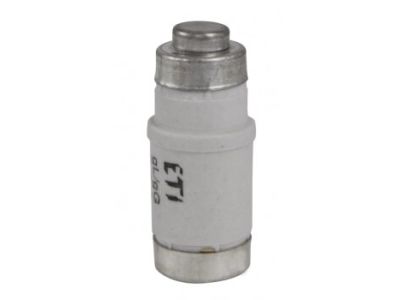

Wkładka topikowa D02 50A gG 400VAC 250V DC E18 (zwłoczna) | 002212004 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D02 50A gG marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o najwyższej niezawodności w instalacjach elektroenergetycznych. Prąd znamionowy o wartości 50A oraz charakterystyka gG (ogólnego przeznaczenia, zwłoczna) sprawiają, że produkt ten idealnie nadaje się do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Dzięki zdolności do pracy przy napięciu znamionowym 400V AC oraz 250V DC, wkładka znajduje szerokie zastosowanie w różnorodnych systemach zasilania. Konstrukcja typu D02 charakteryzuje się małymi gabarytami, co pozwala na oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej zdolności wyłączalnej. Wykorzystanie wysokiej jakości materiałów ceramicznych oraz precyzyjnie wykonanego elementu topikowego gwarantuje stabilność parametrów czasowo-prądowych w długim okresie eksploatacji.

• Prąd znamionowy: 50A – dedykowany do obwodów o dużym obciążeniu.
• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując zwłocznie na przeciążenia i błyskawicznie na zwarcia.
• Napięcie znamionowe: 400V AC / 250V DC – uniwersalność w instalacjach prądu przemiennego i stałego.
• Rozmiar E18: Standardowy system D02 ułatwiający dopasowanie do gniazd bezpiecznikowych.
• Wskaźnik zadziałania: Umożliwia szybką identyfikację uszkodzonego elementu bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe w profesjonalnych instalacjach przemysłowych i domowych. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki temu użytkownik ma pewność, że urządzenie zadziała w określonym czasie przy wystąpieniu prądu przetężeniowego, minimalizując ryzyko uszkodzenia infrastruktury kablowej oraz chroniąc przed porażeniem prądem elektrycznym poprzez szybkie odłączenie zasilania.

Zastosowanie

Wkładki topikowe typu D02 50A gG są powszechnie stosowane w rozdzielnicach głównych i oddziałowych. Ich głównym zadaniem jest ochrona linii zasilających, silników o lekkim rozruchu oraz innych odbiorników energii elektrycznej. Dzięki charakterystyce zwłocznej, wkładki te są odporne na krótkotrwałe skoki prądu, które mogą występować podczas uruchamiania niektórych urządzeń, co zapobiega niepożądanym przerwom w dostawie energii. System D02 jest szczególnie ceniony w budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej ze względu na kompaktową budowę i łatwość wymiany przez wykwalifikowany personel.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony w odpowiednio dobranym gnieździe bezpiecznikowym typu D02 z gwintem E18. Aby zapewnić poprawną i bezpieczną pracę układu, należy przestrzegać następujących zasad:

• Przed montażem należy upewnić się, że prąd znamionowy wkładki (50A) jest zgodny z projektem instalacji i przekrojem zastosowanych przewodów.
• Zaleca się stosowanie wkładek kalibrowych, które zapobiegają wkręceniu wkładki o zbyt dużym prądzie znamionowym, co mogłoby doprowadzić do przegrzania instalacji.
• Należy zwrócić uwagę na odpowiedni moment dokręcania główki bezpiecznikowej, aby zapewnić optymalny styk elektryczny i uniknąć nadmiernego wzrostu temperatury na złączu.
• Wymiana wkładki powinna odbywać się przy wyłączonym obciążeniu, przy użyciu odpowiedniego sprzętu ochronnego.

FAQ

Czy wkładkę 50A gG można stosować w obwodach prądu stałego?
Tak, wkładka ta jest certyfikowana do pracy przy napięciu stałym do 250V DC, co czyni ją odpowiednią do zabezpieczania systemów bateryjnych lub zasilaczy przemysłowych.

Co oznacza charakterystyka gG?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączalnej. Chroni ona zarówno przed przeciążeniami (działanie zwłoczne), jak i przed zwarciami (działanie bezzwłoczne).

Czy wkładka D02 pasuje do gniazd D01?
Nie, wkładki systemu D02 mają większe wymiary i są przeznaczone do gniazd z gwintem E18, podczas gdy system D01 wykorzystuje gwint E14. Należy zawsze stosować osprzęt kompatybilny z danym rozmiarem wkładki.
