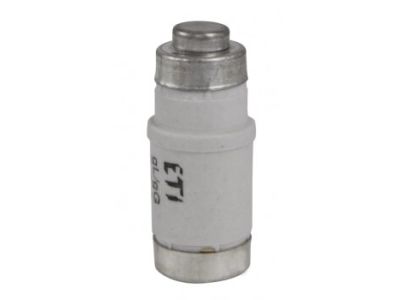

Wkładka topikowa D02 25A gG 400V AC 250V DC E18 (zwłoczna) | 002212002 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D02 o prądzie znamionowym 25A to profesjonalny element zabezpieczający, wyprodukowany przez renomowaną firmę ETI. Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia), co oznacza, że jest przeznaczony do pełnozakresowego zabezpieczania instalacji elektroenergetycznych zarówno przed skutkami zwarć, jak i przeciążeń. Napięcie znamionowe pracy wynosi 400V dla prądu przemiennego (AC) oraz 250V dla prądu stałego (DC), co czyni ją wszechstronnym rozwiązaniem w rozdzielnicach niskiego napięcia. Rozmiar E18 systemu D0 jest standardem w nowoczesnych instalacjach, oferując mniejsze gabaryty przy zachowaniu wysokiej zdolności zwarciowej. Kluczowym atutem jest zintegrowany, kolorowy wskaźnik zadziałania, który pozwala na błyskawiczną identyfikację przepalonego elementu bez konieczności demontażu wkładki z gniazda bezpiecznikowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wkładka spełnia wymagania normy IEC 60269, co gwarantuje pełną zamienność z innymi wkładkami systemu D02 oraz powtarzalność parametrów elektrotechnicznych. Wysoka jakość materiałów ceramicznych użytych do budowy korpusu zapewnia odporność na wysokie temperatury powstające podczas gaszenia łuku elektrycznego, co bezpośrednio przekłada się na bezpieczeństwo przeciwpożarowe obiektu.

Zastosowanie

Wkładka topikowa ETI D02 25A znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów zasilających w rozdzielnicach głównych i piętrowych.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Zabezpieczania instalacji przed skutkami porażeń prądem elektrycznym poprzez szybkie odłączenie zasilania w przypadku awarii.
• Stosowania w układach zasilania prądem stałym do 250V DC, np. w systemach zasilania awaryjnego.

Wskazówki Montażowe

Podczas montażu wkładki topikowej D02 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Wkładka musi być montowana w dedykowanym gnieździe bezpiecznikowym o rozmiarze D02 (gwint E18).
• Przed montażem należy upewnić się, że prąd znamionowy wkładki (25A) jest odpowiednio dobrany do przekroju przewodów instalacji oraz mocy odbiorników.
• Należy stosować odpowiednie wstawki kalibrujące, aby zapobiec omyłkowemu zamontowaniu wkładki o większym prądzie znamionowym, co mogłoby doprowadzić do przegrzania instalacji.
• Główkę bezpiecznikową należy dokręcać z odpowiednim momentem, zapewniając trwały styk elektryczny, co minimalizuje straty mocy i nagrzewanie się styków.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w kolorowy wskaźnik (kolor żółty dla 25A), który jest widoczny przez oczko główki bezpiecznikowej po zadziałaniu bezpiecznika.
• Czy można stosować tę wkładkę w obwodach DC? Tak, wkładka jest certyfikowana do pracy w obwodach prądu stałego o napięciu do 250V DC.
• Jaka jest charakterystyka tej wkładki? Jest to wkładka o charakterystyce gG, co oznacza ochronę pełnozakresową (zwłoczną w zakresie przeciążeń i szybką w zakresie zwarć).
