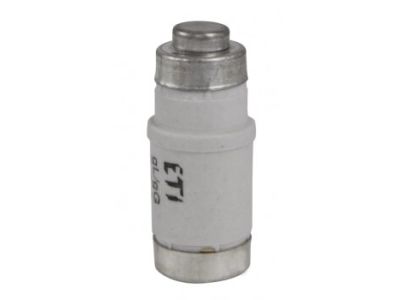

Wkładka topikowa D02 20A gG 400V AC 250V DC E18 (zwłoczna) | 002212001 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D02 20A gG marki ETI to profesjonalny element zabezpieczający, zaprojektowany z myślą o najwyższej niezawodności w instalacjach elektroenergetycznych. Prąd znamionowy o wartości 20A oraz charakterystyka gG (ogólnego przeznaczenia, zwłoczna) sprawiają, że produkt ten idealnie nadaje się do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Wkładka pracuje przy napięciu znamionowym 400V AC oraz 250V DC, co czyni ją wszechstronnym rozwiązaniem w systemach prądu przemiennego i stałego. Kluczowym atutem jest zintegrowany, kolorowy wskaźnik zadziałania, który pozwala na błyskawiczną identyfikację przepalonego elementu bez konieczności demontażu wkładki z gniazda bezpiecznikowego typu E18.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując z odpowiednią zwłoką na prądy rozruchowe, jednocześnie gwarantując szybkie przerwanie obwodu w przypadku zwarcia.
• Wysoka zdolność zwarciowa: Skutecznie izoluje uszkodzone sekcje instalacji, minimalizując ryzyko uszkodzenia infrastruktury.
• Wizualna sygnalizacja: Wyraźny wskaźnik statusu widoczny przez oczko główki bezpiecznikowej znacząco skraca czas diagnostyki i serwisu.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości ceramiki odpornej na wysokie temperatury i ciśnienie łuku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe w sektorze B2B i przemysłowym. Wkładka spełnia wymagania normy IEC 60269, co potwierdza jej parametry techniczne oraz zdolność do bezpiecznego przerywania prądów zwarciowych. Posiada certyfikację CE, gwarantującą dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami niskonapięciowymi. Dzięki standaryzacji rozmiaru D02 (gwint E18), wkładka jest w pełni kompatybilna z osprzętem modułowym i tradycyjnymi gniazdami bezpiecznikowymi różnych producentów.

Zastosowanie

Wkładka topikowa ETI D02 20A znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Jest dedykowana do ochrony obwodów zasilających, w których występują odbiorniki o umiarkowanym poborze prądu, takie jak silniki o małej mocy, układy sterowania czy obwody gniazd wtykowych w obiektach przemysłowych i komercyjnych. Dzięki charakterystyce zwłocznej, doskonale radzi sobie w obwodach, gdzie występują chwilowe prądy rozruchowe, zapobiegając niepożądanym zadziałaniom zabezpieczenia. Stanowi również istotny element ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w czasie określonym przez odpowiednie arkusze norm.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa BHP. Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe E18 jest czyste i wolne od nadpaleń. Wkładkę należy umieścić w odpowiedniej wstawce kalibrującej, która zapobiega zamontowaniu wkładki o zbyt dużym prądzie znamionowym, a następnie dokręcić główkę bezpiecznikową. Należy zwrócić uwagę na odpowiedni moment dokręcania główki, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się zacisków. Wymiana wkładki powinna odbywać się przy wyłączonym obciążeniu, aby uniknąć łuku elektrycznego.

FAQ

• Czy wkładka D02 pasuje do gniazd D01? Nie, wkładki systemu D02 mają większą średnicę i wymagają gniazd z gwintem E18. System D01 wykorzystuje gwint E14.
• Co oznacza kolor wskaźnika dla 20A? Zgodnie ze standardem systemu D, wkładka o prądzie znamionowym 20A posiada wskaźnik w kolorze niebieskim.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Tak, wkładka jest certyfikowana do pracy przy napięciu do 250V DC, co pozwala na jej użycie np. w systemach zasilania awaryjnego lub fotowoltaice.
