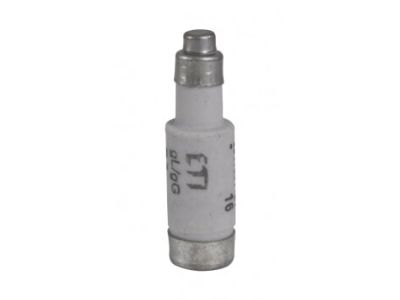

Wkładka topikowa D01 10A gG 400V AC 250V DC E14 (zwłoczna) | 002211004 Eti

Opis i Kluczowe Cechy

Wkładka topikowa D01 o prądzie znamionowym 10A to profesjonalny element zabezpieczający, wyprodukowany przez renomowaną firmę ETI. Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia), co oznacza, że jest przeznaczony do pełnozakresowego zabezpieczania instalacji przed skutkami przeciążeń oraz zwarć. Wkładka pracuje przy napięciu znamionowym 400V AC oraz 250V DC, co czyni ją wszechstronnym rozwiązaniem w systemach rozdziału energii. Rozmiar D01 jest kompatybilny z gwintem E14, co zapewnia standardowe dopasowanie do większości gniazd bezpiecznikowych tego typu.

• Prąd znamionowy 10A: Pozwala na bezpieczną pracę obwodów o umiarkowanym obciążeniu, chroniąc przewody przed przegrzaniem.
• Charakterystyka gG: Zapewnia optymalną ochronę zarówno przed niewielkimi przeciążeniami, jak i gwałtownymi zwarciami.
• Wskaźnik zadziałania: Wyraźny, kolorowy wskaźnik umieszczony na czole wkładki pozwala na błyskawiczną identyfikację przepalonego elementu bez konieczności demontażu główki bezpiecznikowej.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużym natężeniu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269, która definiuje parametry techniczne i bezpieczeństwo wkładek topikowych niskiego napięcia. Dzięki temu wkładka ETI 2211004 gwarantuje powtarzalność parametrów czasowo-prądowych oraz niezawodność w krytycznych sytuacjach awaryjnych.

Zastosowanie

Wkładka topikowa D01 10A gG znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych.
• Ochrony urządzeń sterowniczych i pomocniczych w szafach rozdzielczych.
• Zabezpieczania silników o małej mocy oraz innych odbiorników energii wymagających charakterystyki zwłocznej.
• Ochrony przed porażeniem prądem elektrycznym poprzez szybkie odłączenie zasilania w przypadku uszkodzenia izolacji.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieścić w gnieździe bezpiecznikowym D01 (E14), a następnie dokręcić główkę bezpiecznikową. Należy zwrócić szczególną uwagę na:

• Dobór wstawki kalibrowej: Upewnij się, że w gnieździe znajduje się odpowiednia wstawka kalibrowa uniemożliwiająca montaż wkładki o prądzie większym niż dopuszczalny dla danego obwodu.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć nadmiernego nagrzewania się złącza.
• Weryfikacja napięcia: Przed montażem sprawdź, czy napięcie znamionowe instalacji nie przekracza 400V AC lub 250V DC.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w kolorowy wskaźnik, który odpada lub zmienia pozycję po przepaleniu topika, co jest widoczne przez oczko główki bezpiecznikowej.
• Czy mogę stosować tę wkładkę w obwodach prądu stałego? Tak, wkładka jest certyfikowana do pracy w obwodach DC o napięciu do 250V.
• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia, która chroni zarówno przed przeciążeniami, jak i zwarciami. W polskiej nomenklaturze często określana jako zwłoczna w zakresie wysokich prądów.
