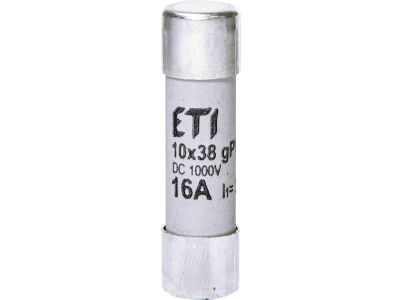

Wkładka topikowa cylindryczna PV CH10x38 gPV 16A/1000V DC | 002625081 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna PV CH10x38 gPV 16A/1000V DC marki ETI to zaawansowany element zabezpieczający, zaprojektowany specjalnie z myślą o wymagających systemach fotowoltaicznych. Prąd znamionowy o wartości 16A oraz napięcie znamionowe 1000V DC pozwalają na skuteczną ochronę modułów PV przed skutkami zwarć oraz przeciążeń. Charakterystyka gPV oznacza pełnozakresowe zabezpieczenie prądu stałego, co jest kluczowe w instalacjach solarnych, gdzie prądy zwarciowe mogą być tylko nieznacznie wyższe od prądów roboczych. Kompaktowe wymiary 10x38 mm umożliwiają łatwą integrację w standardowych rozłącznikach bezpiecznikowych, oszczędzając cenne miejsce w rozdzielnicach prądu stałego.

• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy maksymalnych parametrach pracy.
• Niskie straty mocy: Optymalizacja konstrukcji wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność komponentów sąsiadujących.
• Charakterystyka gPV: Specjalistyczna krzywa zadziałania dostosowana do specyfiki ogniw fotowoltaicznych.
• Napięcie 1000V DC: Przystosowanie do pracy w nowoczesnych, wysokonapięciowych stringach PV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności w profesjonalnych instalacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-6, która definiuje parametry dla wkładek topikowych przeznaczonych do zabezpieczania systemów fotowoltaicznych (Solar PV power systems). Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Wkładka ETI CH10x38 gPV znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii. Jest dedykowana do ochrony łańcuchów (stringów) paneli fotowoltaicznych w instalacjach dachowych oraz farmach solarnych. Może być stosowana w skrzynkach przyłączeniowych (Combiner Boxes) oraz bezpośrednio przy inwerterach DC/AC. Dzięki swojej charakterystyce, skutecznie chroni moduły przed prądami wstecznymi, które mogą wystąpić w przypadku awarii jednego z równolegle połączonych łańcuchów, zapobiegając tym samym trwałemu uszkodzeniu kosztownych komponentów instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do wymiaru 10x38 mm i napięcia 1000V DC. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania zacisków: W rozłączniku, w którym montowana jest wkładka, należy zachować moment dokręcania zgodny z instrukcją producenta oprawy, aby uniknąć wzrostu rezystancji stykowej.
• Wentylacja: Należy zapewnić odpowiedni odstęp między rozłącznikami w rozdzielnicy, aby umożliwić odprowadzanie ciepła generowanego podczas pracy pod obciążeniem.
• Wymiana: W przypadku zadziałania bezpiecznika, należy bezwzględnie zdiagnozować przyczynę awarii przed instalacją nowej wkładki. Należy wymieniać wkładki wyłącznie przy odłączonym napięciu (rozłączony obwód).

FAQ

• Czy wkładka gPV może być stosowana w obwodach AC? Nie, charakterystyka gPV oraz konstrukcja wkładki są zoptymalizowane pod kątem gaszenia łuku elektrycznego prądu stałego (DC). Do obwodów AC należy stosować wkładki o charakterystyce gG lub gL.
• Jaka jest różnica między charakterystyką gG a gPV? Charakterystyka gPV jest znacznie czulsza na niskie prądy nadmiarowe, co jest niezbędne w fotowoltaice, gdzie prąd zwarciowy jest ograniczony wydajnością prądową paneli.
• Czy wkładka 16A będzie odpowiednia dla stringu o prądzie roboczym 12A? Tak, dobór wkładki 16A dla prądu 12A zapewnia odpowiedni margines bezpieczeństwa, zapobiegając przypadkowym zadziałaniom wynikającym z chwilowych wzrostów nasłonecznienia.
