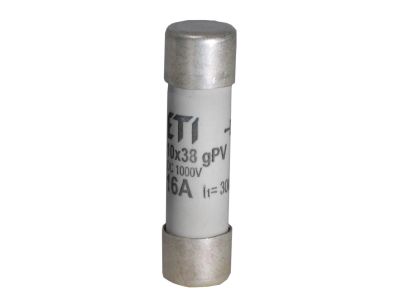

Wkładka topikowa cylindryczna PV 10x38mm 25A gPV 900V DC CH10 | 002625109 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna PV o wymiarach 10x38mm to specjalistyczny element zabezpieczający, zaprojektowany przez renomowanego producenta ETI z myślą o nowoczesnych systemach fotowoltaicznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 25A oraz zdolnością do pracy przy napięciu znamionowym dochodzącym do 900V DC. Charakterystyka gPV (pełnozakresowa ochrona urządzeń fotowoltaicznych) gwarantuje precyzyjne działanie zarówno przy przeciążeniach, jak i zwarciach, co jest kluczowe dla ochrony kosztownych modułów PV oraz inwerterów. Dzięki kompaktowej budowie typu CH10, wkładka zapewnia wysoką gęstość upakowania w rozdzielnicach prądu stałego.

• Prąd znamionowy 25A: Pozwala na bezpieczną pracę w obwodach o wysokim natężeniu prądu stałego.
• Napięcie znamionowe 900V DC: Przystosowane do pracy w wysokonapięciowych stringach fotowoltaicznych.
• Charakterystyka gPV: Specjalnie zoptymalizowana pod kątem ochrony ogniw fotowoltaicznych przed prądami wstecznymi.
• Wymiary 10x38mm: Standard przemysłowy zapewniający kompatybilność z szeroką gamą osprzętu modułowego.

Zgodność z Normami

Wkładka topikowa ETI CH10 PV została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami dotyczącymi zabezpieczeń w instalacjach prądu stałego. Spełnia wymagania normy IEC 60269-6, która definiuje parametry pracy wkładek topikowych w systemach solarnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt zachowa swoje parametry czasowo-prądowe w długofalowej eksploatacji, minimalizując ryzyko pożaru lub uszkodzenia komponentów instalacji.

Zastosowanie

Głównym obszarem zastosowania wkładki 25A gPV są rozdzielnice prądu stałego (DC) w instalacjach fotowoltaicznych. Wkładki systemu C znajdują zastosowanie w rozłącznikach bezpiecznikowych takich jak serie VLC, PCF lub EFD, a także w dedykowanych podstawach bezpiecznikowych EFH. Są one niezbędne do zabezpieczania poszczególnych łańcuchów (stringów) paneli przed skutkami zwarć oraz prądów zwrotnych, które mogą wystąpić w przypadku awarii jednego z modułów lub uszkodzenia izolacji przewodów solarnych.

Wskazówki Montażowe

Podczas montażu wkładki topikowej w rozłączniku lub podstawie bezpiecznikowej, należy zwrócić szczególną uwagę na parametry termiczne. Znamionowe straty mocy wkładek topikowych nie mogą przekraczać dopuszczalnych wartości strat mocy określonych przez producenta dla danego rozłącznika (VLC, PCF, EFD) lub podstawy (EFH). Przekroczenie tych wartości może prowadzić do przegrzania styków i przedwczesnego zadziałania zabezpieczenia. Montaż powinien odbywać się na szynie DIN (TH35) przy użyciu kompatybilnych aparatów modułowych. Przed instalacją należy upewnić się, że system jest odłączony od źródła napięcia DC.

FAQ

• Czy tę wkładkę można stosować w standardowych instalacjach AC? Nie, charakterystyka gPV oraz napięcie 900V DC są ściśle zoptymalizowane pod kątem prądu stałego w fotowoltaice. Do obwodów AC należy stosować wkładki o charakterystyce gG lub gL.
• Z jakimi rozłącznikami współpracuje ta wkładka? Wkładka jest w pełni kompatybilna z rozłącznikami ETI serii VLC, PCF, EFD oraz podstawami EFH o rozmiarze 10x38.
• Co oznacza charakterystyka gPV? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni instalację zarówno przed niskimi prądami przeciążeniowymi, jak i bardzo wysokimi prądami zwarciowymi, co jest specyficzne dla pracy modułów fotowoltaicznych.
