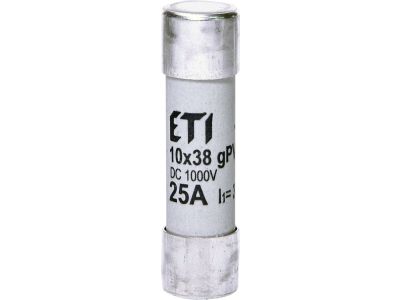

Wkładka topikowa cylindryczna PV 10x38mm 25A gPV 1000V DC CH10 | 002625139 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna PV 10x38mm o prądzie znamionowym 25A to zaawansowany element zabezpieczający, zaprojektowany przez renomowaną firmę ETI specjalnie dla systemów fotowoltaicznych. Produkt charakteryzuje się charakterystyką gPV, co oznacza pełnozakresowe zabezpieczenie urządzeń prądu stałego przed skutkami przeciążeń oraz zwarć. Dzięki napięciu znamionowemu wynoszącemu 1000V DC, wkładka idealnie wpisuje się w wymagania nowoczesnych instalacji solarnych o wysokim napięciu roboczym.

• Wymiary standardowe: Gabaryty 10x38 mm pozwalają na montaż w typowych rozłącznikach bezpiecznikowych, co ułatwia integrację z istniejącymi rozdzielnicami.
• Wysoka zdolność zwarciowa: Zapewnia bezpieczne przerwanie obwodu nawet przy gwałtownych skokach energii, chroniąc kosztowne moduły PV oraz inwertery.
• Niskie straty mocy: Konstrukcja wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu i wyższą sprawność całego układu.
• Trwałość materiałowa: Wykorzystanie wysokiej jakości ceramiki i miedzi srebrzonej gwarantuje stabilność parametrów elektrycznych w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-6, która definiuje parametry bezpieczeństwa dla wkładek topikowych stosowanych w systemach fotowoltaicznych. Posiada również certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa niskonapięciowego.

Zastosowanie

Wkładka ETI CH10 gPV znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii. Jest dedykowana do:

• Zabezpieczania łańcuchów (stringów) paneli fotowoltaicznych w skrzynkach przyłączeniowych DC.
• Ochrony inwerterów solarnych przed prądami wstecznymi.
• Zastosowań w instalacjach przemysłowych i domowych o napięciu systemowym do 1000V DC.
• Systemów magazynowania energii, gdzie wymagana jest precyzyjna ochrona obwodów prądu stałego.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, podczas montażu należy przestrzegać poniższych wytycznych:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do prądu stałego (DC) o odpowiednim napięciu izolacji.
• Kierunek montażu: Wkładki cylindryczne są niespolaryzowane, jednak należy upewnić się, że są stabilnie osadzone w zaciskach, aby uniknąć wzrostu rezystancji przejścia.
• Wymiana: Wymiany wkładki należy dokonywać wyłącznie przy odłączonym obciążeniu (rozłączony obwód), używając odpowiednich środków ochrony osobistej.
• Moment dokręcania: W przypadku montażu rozłącznika na szynie DIN, należy zwrócić uwagę na moment dokręcania zacisków przewodów, zgodnie z instrukcją producenta oprawy bezpiecznikowej.

FAQ

1. Czy wkładkę gPV można zastąpić zwykłą wkładką gG?
Nie, wkładki o charakterystyce gG są przeznaczone do prądu przemiennego (AC) i nie posiadają zdolności do bezpiecznego gaszenia łuku elektrycznego przy prądzie stałym (DC) o wysokim napięciu. Stosowanie wkładek AC w systemach PV grozi pożarem.

2. Co oznacza skrót gPV?
Jest to oznaczenie klasy działania wkładki topikowej, wskazujące na ochronę pełnozakresową (przeciążeniową i zwarciową) dedykowaną dla systemów fotowoltaicznych.

3. Czy wkładka 25A jest odpowiednia dla każdego stringu?
Prąd znamionowy wkładki powinien być dobrany na podstawie prądu zwarciowego modułów (Isc) oraz współczynników bezpieczeństwa określonych w projekcie instalacji. Zazwyczaj wartość ta wynosi 1.4 - 1.5 x Isc.
