Wkładka topikowa cylindryczna PV 10x38mm 16A gPV 1000V DC CH10 | 002625107 Eti

Opis i Kluczowe Cechy

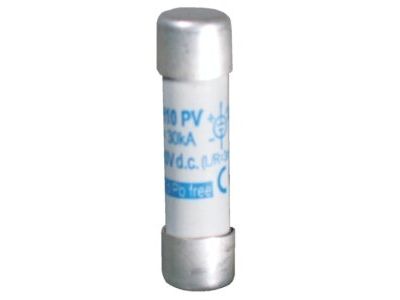

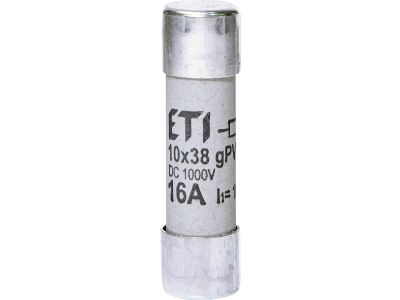

Wkładka topikowa cylindryczna PV 10x38mm o prądzie znamionowym 16A to specjalistyczny element zabezpieczający, zaprojektowany przez renomowaną firmę ETI z myślą o nowoczesnych systemach fotowoltaicznych. Charakterystyka gPV (General Purpose Photovoltaic) gwarantuje skuteczną ochronę przed prądami przeciążeniowymi oraz zwarciowymi w obwodach prądu stałego (DC). Dzięki napięciu znamionowemu wynoszącemu 1000V DC, wkładka ta idealnie wpisuje się w wymagania instalacji o wysokim napięciu roboczym, minimalizując ryzyko uszkodzenia modułów PV oraz falowników.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z szeroką gamą aparatury modułowej.
• Prąd znamionowy 16A: Pozwala na bezpieczną pracę w łańcuchach paneli o zbliżonych parametrach prądowych.
• Wysoka zdolność zwarciowa: Skuteczne przerywanie obwodu w warunkach ekstremalnych dla ochrony mienia i zdrowia.
• Niskie straty mocy: Konstrukcja wkładki ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi zabezpieczeń w fotowoltaice. Wkładka spełnia wymagania normy IEC 60269-6, która definiuje parametry pracy wkładek topikowych w systemach solarnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent przeszedł rygorystyczne testy bezpieczeństwa i niezawodności w warunkach pracy z prądem stałym, gdzie gaszenie łuku elektrycznego jest znacznie trudniejsze niż w przypadku prądu przemiennego.

Zastosowanie

Wkładki systemu C, do których należy model CH10, znajdują szerokie zastosowanie w profesjonalnych instalacjach OZE. Są one dedykowane do montażu w:

• Rozłącznikach bezpiecznikowych serii VLC, PCF oraz EFD.
• Podstawach bezpiecznikowych typu EFH, montowanych na szynie DIN.
• Skrzynkach przyłączeniowych (String Boxes) chroniących poszczególne łańcuchy modułów fotowoltaicznych.
• Systemach magazynowania energii wymagających zabezpieczenia DC.

Wskazówki Montażowe

Podczas instalacji wkładki topikowej należy zwrócić szczególną uwagę na parametry techniczne osprzętu pomocniczego. Znamionowe straty mocy wkładki topikowej nie mogą przekraczać dopuszczalnych wartości strat mocy określonych dla danego rozłącznika lub podstawy bezpiecznikowej. Przekroczenie tych wartości może prowadzić do przegrzania styków i uszkodzenia aparatu. Przed montażem należy upewnić się, że obwód jest odłączony, a wkładka jest stabilnie osadzona w uchwycie, co gwarantuje optymalny styk elektryczny i minimalną rezystancję przejścia.

FAQ

• Czy wkładkę gPV można stosować w obwodach AC? Nie, charakterystyka gPV oraz napięcie 1000V DC są zoptymalizowane pod kątem prądu stałego w instalacjach fotowoltaicznych.
• Jak dobrać odpowiednią podstawę? Wkładka 10x38mm 16A powinna być montowana w podstawach takich jak ETI EFH 10 DC, które są przystosowane do pracy z napięciem 1000V.
• Co oznacza charakterystyka gPV? Jest to pełnozakresowa charakterystyka zwłoczna, zaprojektowana specjalnie do ochrony modułów fotowoltaicznych przed prądami wstecznymi i zwarciami.
