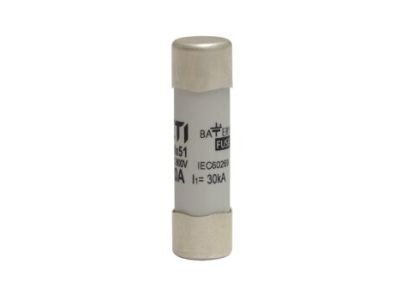

Wkładka topikowa cylindryczna DC CH14x51 bat 36A/800V DC | 002637412 Eti

Alternatywny kod produktu: CH14x51 bat 36A/800V DC

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna DC o symbolu 002637412 to bezpiecznik przeznaczony do zabezpieczania obwodów prądu stałego. Dzięki prądowi znamionowemu 36 A oraz napięciu 800 V DC zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach fotowoltaicznych, przemysłowych źródłach zasilania DC i rozdzielnicach. Wymiary CH14x51 (14×51 mm) gwarantują kompatybilność z popularnymi podstawami bezpiecznikowymi.

• Prąd znamionowy 36 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu bez ryzyka przedwczesnego zadziałania w normalnych warunkach pracy.
• Napięcie znamionowe 800 V DC: umożliwia bezpieczną pracę w instalacjach wysokonapięciowego prądu stałego, np. w łańcuchach paneli fotowoltaicznych czy zasilaczach buforowych.
• Wymiary CH14x51 (14×51 mm): standardowy rozmiar wkładki topikowej, łatwy montaż i wymiana w podstawach przewidzianych dla tego formatu.
• Wkładka cylindryczna (DC): konstrukcja zoptymalizowana pod kątem gaszenia łuku w obwodach prądu stałego, co zwiększa bezpieczeństwo wyłączenia w przypadku zwarcia.
• Wysoka zdolność zwarciowa: (parametr producenta gwarantowany w karcie katalogowej) zapewnia skuteczne przerwanie prądów zwarciowych bez uszkodzenia obudowy.

Zgodność z Normami

Wkładka topikowa spełnia wymagania europejskich norm bezpieczeństwa dotyczących bezpieczników niskiego napięcia oraz posiada certyfikat CE. Zalecany jest montaż w układach zgodnych z obowiązującymi przepisami dla instalacji prądu stałego (np. PN-EN 62477-1).

Zastosowanie

Wkładka przeznaczona jest do ochrony obwodów prądu stałego przed przeciążeniami i zwarciami. Sprawdza się w instalacjach wymagających wysokiej niezawodności i precyzyjnego wyłączenia.

• Zabezpieczenie łańcuchów paneli fotowoltaicznych oraz inwerterów w instalacjach PV.
• Ochrona wyjść DC w zasilaczach awaryjnych UPS, prostownikach i przetwornicach.
• Zabezpieczenie obwodów sterowania i zasilania w szafach rozdzielczych prądu stałego.
• Stosowanie w magazynowaniu energii (akumulatory, ogniwa paliwowe) – jako wkładka topikowa w obwodzie głównym baterii.

Wskazówki Montażowe

Montaż oraz wymiana wkładki topikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Wkładkę wkłada się do dedykowanej podstawy bezpiecznikowej (np. przewidzianej dla formatu CH14x51), a przewody przyłączane są do zacisków podstawy zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego obwodu; moment dokręcania śrub w podstawie powinien odpowiadać wartościom podanym na etykiecie produktu lub w instrukcji podstawy.

FAQ

• Czy wkładka nadaje się do obwodów prądu przemiennego (AC)? Nie, wkładka została zaprojektowana wyłącznie do zastosowań w obwodach prądu stałego (DC). W obwodach AC może nie zapewnić prawidłowego gaszenia łuku, co grozi uszkodzeniem sprzętu.
• Jaki jest stopień ochrony obudowy (IP)? Sam element wkładki nie ma określonego stopnia IP – ochrona przed warunkami zewnętrznymi zależy od użytej podstawy (gniazda bezpiecznikowego). Zazwyczaj stosowane podstawy mają stopień IP20 lub wyższy w zależności od przeznaczenia.
• Jaka jest charakterystyka czasowo-prądowa tego bezpiecznika? W dostępnych danych nie podano dokładnej charakterystyki (np. gG, aM, czy gPV). Należy sprawdzić kartę katalogową producenta – w zastosowaniach DC często stosuje się wkładki z charakterystyką zwarciową (np. gR lub ultrafast). Przed wyborem zalecamy weryfikację w specyfikacji technicznej.
