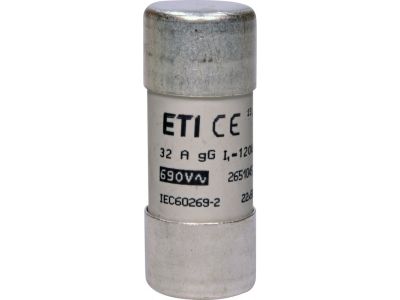

Wkładka topikowa cylindryczna CH22x58 gG 32A/690V | 002651045 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 gG o prądzie znamionowym 32A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury elektrycznej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia oraz kabli i przewodów przed skutkami zarówno przeciążeń, jak i zwarć. Dzięki napięciu znamionowemu wynoszącemu aż 690V AC, wkładka ta znajduje zastosowanie w najbardziej wymagających instalacjach przemysłowych, gdzie stabilność i niezawodność są priorytetem.

• Wymiary gabarytowe: Standardowy rozmiar 22x58 mm gwarantuje pełną kompatybilność z rozłącznikami bezpiecznikowymi dedykowanymi dla tego systemu.
• Wysoka zdolność wyłączania: Zdolność do bezpiecznego przerywania prądów zwarciowych chroni infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i metody badań dla bezpieczników niskiego napięcia. Posiadanie certyfikatów zgodności pozwala na bezproblemowe stosowanie produktu w projektach wymagających najwyższego stopnia certyfikacji technicznej na terenie całej Unii Europejskiej.

Zastosowanie

Wkładka CH22x58 gG 32A/690V jest dedykowana do pracy w profesjonalnych układach elektroenergetycznych. Jej uniwersalna charakterystyka sprawia, że jest idealnym wyborem do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i obiektowych.
• Ochrony odbiorników o charakterze rezystancyjnym i indukcyjnym w przemyśle.
• Zabezpieczania układów sterowania i automatyki, gdzie wymagane jest napięcie izolacji do 690V.
• Współpracy z rozłącznikami bezpiecznikowymi w celu zapewnienia widocznej przerwy izolacyjnej podczas prac serwisowych.

Wskazówki Montażowe

Prawidłowy montaż wkładki topikowej jest kluczowy dla zachowania parametrów ochronnych instalacji. Należy przestrzegać następujących wytycznych:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze gniazda 22x58 mm.
• Weryfikacja parametrów: Przed instalacją upewnij się, że prąd znamionowy 32A oraz napięcie 690V są odpowiednie dla chronionego obwodu.
• Stan styków: Przed umieszczeniem wkładki w uchwycie należy sprawdzić czystość styków rozłącznika, aby uniknąć nadmiernej rezystancji przejścia i przegrzewania się styku.
• Wymiana: W przypadku zadziałania bezpiecznika, wkładkę należy wymienić na fabrycznie nową o identycznych parametrach technicznych. Nigdy nie należy podejmować prób naprawy uszkodzonej wkładki.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną. Przy odpowiednim doborze prądu znamionowego (uwzględniającym prąd rozruchowy), wkładki te mogą skutecznie chronić obwody silnikowe przed zwarciami.

2. Co oznacza wymiar 22x58?
Są to wymiary zewnętrzne wkładki podane w milimetrach: średnica wynosi 22 mm, a długość całkowita to 58 mm. Jest to jeden ze standardowych rozmiarów wkładek cylindrycznych stosowanych w przemyśle.

3. Czy napięcie 690V pozwala na pracę w sieciach 400V?
Zdecydowanie tak. Napięcie znamionowe 690V określa maksymalne napięcie pracy. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, takich jak standardowe 230/400V AC.
