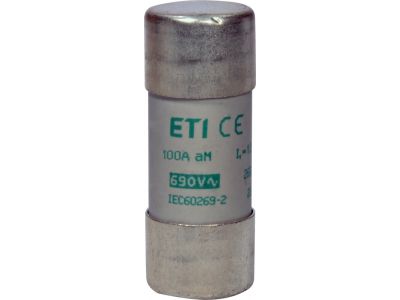

Wkładka topikowa cylindryczna CH22x58 aM 100A/500V | 002652052 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH22x58 aM 100A/500V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Charakterystyka pracy aM (niepełnozakresowa, do zabezpieczania silników) sprawia, że urządzenie jest zoptymalizowane pod kątem ochrony aparatury rozruchowej oraz silników elektrycznych przed skutkami zwarć. Prąd znamionowy o wartości 100 A pozwala na obsługę obciążeń o dużej mocy, a napięcie znamionowe 500 V AC gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych.

• Wymiary 22x58 mm: Standardowy rozmiar cylindryczny zapewniający kompatybilność z szeroką gamą rozłączników bezpiecznikowych.
• Charakterystyka aM: Specjalistyczna charakterystyka zwłoczna, która pozwala na przepływ prądów rozruchowych bez zbędnego zadziałania bezpiecznika, przy jednoczesnej błyskawicznej reakcji na zwarcie.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Precyzyjne wykonanie elementu topikowego minimalizuje wydzielanie ciepła wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, co definiuje standardy dla bezpieczników niskiego napięcia. Dzięki certyfikacji CE, użytkownik ma pewność, że produkt jest bezpieczny i dopuszczony do obrotu na rynku europejskim, spełniając najwyższe kryteria jakościowe stawiane osprzętowi elektro-technicznemu.

Zastosowanie

Wkładka CH22x58 aM 100A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowana przede wszystkim do:

• Ochrony obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym.
• Zabezpieczania aparatury sterowniczej i rozdzielczej w układach napędowych.
• Zastosowań w rozłącznikach bezpiecznikowych montowanych na szynach DIN w szafach sterowniczych.
• Ochrony transformatorów oraz innych urządzeń o charakterze indukcyjnym, gdzie występują chwilowe przeciążenia podczas załączania.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 22x58 mm. Przed instalacją należy upewnić się, że prąd znamionowy wkładki (100 A) oraz jej charakterystyka (aM) są odpowiednio dobrane do chronionego odbiornika. Podczas montażu w rozłączniku należy zwrócić uwagę na czystość styków oraz zapewnienie odpowiedniego docisku, co zapobiega nadmiernemu nagrzewaniu się połączeń. Wymiana wkładki powinna odbywać się wyłącznie przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie dźwigni rozłącznika, po uprzednim odłączeniu napięcia.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są przeznaczone wyłącznie do ochrony przed zwarciami. Ochronę przed przeciążeniem silnika powinien zapewniać dodatkowy element, np. przekaźnik termiczny.
• Czy mogę zastąpić wkładkę gG wkładką aM? Nie zaleca się takiej zamiany bez analizy projektu, ponieważ charakterystyka gG jest pełnozakresowa (chroni przed przeciążeniem i zwarciem), natomiast aM jest wyspecjalizowana pod kątem silników.
• Jaki jest maksymalny prąd wyłączalny? Wkładki serii CH22x58 charakteryzują się wysoką zdolnością wyłączania, zazwyczaj na poziomie 100kA lub 120kA przy 500V, co pozwala na ich stosowanie w miejscach o dużym spodziewanym prądzie zwarciowym.
