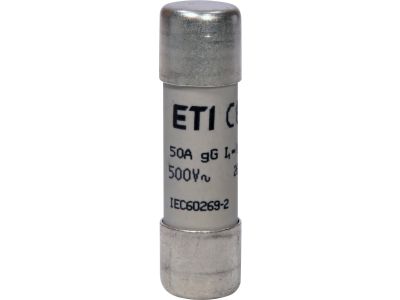

Wkładka topikowa cylindryczna CH14x51 gG 50A/500V | 002651035 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH14x51 gG 50A/500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że urządzenie to jest idealnym rozwiązaniem do ochrony kabli, przewodów oraz aparatury przed skutkami zwarć i przeciążeń. Prąd znamionowy wynoszący 50A pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając jednocześnie wysoką zdolność zwarciową przy napięciu znamionowym 500V AC.

• Wymiary standardowe: Gabaryty 14x51 mm gwarantują pełną kompatybilność z szeroką gamą rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka jakość wykonania: Korpus wykonany z ceramiki technicznej charakteryzuje się wysoką odpornością termiczną i mechaniczną.
• Srebrzone styki: Zastosowanie miedzi pokrytej warstwą srebra minimalizuje rezystancję przejścia, co ogranicza straty mocy i nagrzewanie się wkładki podczas pracy ciągłej.
• Precyzyjna charakterystyka: Typ gG zapewnia pełnozakresową ochronę, reagując zarówno na niewielkie przeciążenia, jak i gwałtowne prądy zwarciowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i spełnienia najwyższych standardów bezpieczeństwa użytkowania.

Zastosowanie

Wkładka CH14x51 gG 50A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Rozdzielnicach głównych i obiektowych: Jako podstawowe zabezpieczenie obwodów odpływowych.
• Przemyśle: Ochrona maszyn, urządzeń oraz układów sterowania, gdzie wymagana jest wysoka pewność zadziałania.
• Budownictwie komercyjnym: Zabezpieczanie linii zasilających w biurowcach, centrach handlowych i magazynach.
• Układach fotowoltaicznych: W odpowiednio dobranych sekcjach AC systemów inwerterowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów ochronnych wkładki:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 14x51 (np. seria ETI VLC lub EFD).
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy 50A oraz napięcie 500V są odpowiednie dla chronionego obwodu.
• Czystość styków: Należy unikać dotykania styków wkładki gołymi rękami, aby zapobiec ich utlenianiu pod wpływem potu, co mogłoby zwiększyć rezystancję styku.
• Wymiana: Po zadziałaniu bezpiecznika (przepaleniu drucika topikowego), wkładkę należy wymienić na nową o identycznych parametrach technicznych.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG pozwala na ochronę silników, jednak należy pamiętać o odpowiednim przewymiarowaniu wkładki względem prądu rozruchowego silnika, aby uniknąć zbędnych zadziałań.

2. Jaka jest różnica między rozmiarem 10x38 a 14x51?
Rozmiar 14x51 (oferowany tutaj) jest większy gabarytowo i pozwala na przenoszenie wyższych prądów znamionowych oraz oferuje wyższą zdolność wyłączalną w porównaniu do mniejszego standardu 10x38.

3. Czy wkładka ETI 2651035 pasuje do rozłączników innych producentów?
Tak, o ile rozłącznik jest zaprojektowany pod standard wymiarowy 14x51 mm, wkładka będzie w pełni kompatybilna niezależnie od marki osprzętu.
