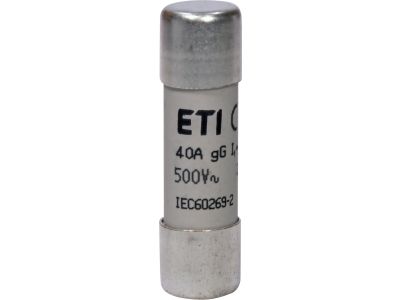

Wkładka topikowa cylindryczna CH14x51 gG 40A/500V | 002651034 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH14x51 gG o prądzie znamionowym 40A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się charakterystyką zwłoczną gG (pełnozakresowa ochrona urządzeń ogólnego przeznaczenia), co czyni go idealnym rozwiązaniem do zabezpieczania przewodów oraz urządzeń przed skutkami zwarć i przeciążeń w instalacjach o napięciu znamionowym do 500V AC. Kompaktowe wymiary 14x51 mm pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej zdolności zwarciowej, co jest kluczowe w profesjonalnych systemach elektroenergetycznych.

• Prąd znamionowy 40A: Pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnej precyzyjnej reakcji na stany awaryjne.
• Charakterystyka gG: Uniwersalna charakterystyka zwłoczna, która skutecznie chroni zarówno kable, jak i odbiorniki energii.
• Napięcie znamionowe 500V: Gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych i komercyjnych.
• Wysoka jakość wykonania: Korpus ceramiczny odporny na wysokie temperatury oraz srebrzone styki zapewniają minimalne straty mocy i długowieczność.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania w instalacjach na terenie Unii Europejskiej.

Zastosowanie

Wkładka CH14x51 gG 40A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowana do montażu w rozłącznikach bezpiecznikowych (np. serii VLC lub PCF), chroniąc:

• Główne linie zasilające w rozdzielnicach niskiego napięcia.
• Obwody sterownicze i rozdzielcze w automatyce przemysłowej.
• Odbiorniki o charakterze rezystancyjnym i indukcyjnym.
• Baterie kondensatorów oraz układy zasilania awaryjnego.

Wskazówki Montażowe

Podczas instalacji wkładki topikowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 14x51 mm.
• Stan styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i wolne od korozji, co zapobiega nadmiernemu nagrzewaniu się styku.
• Wymiana: Wymiana wkładki powinna odbywać się przy odłączonym napięciu (stan beznapięciowy) za pomocą uchwytu rozłącznika, co zapewnia bezpieczeństwo operatora.
• Weryfikacja parametrów: Zawsze należy sprawdzić, czy prąd znamionowy 40A jest odpowiedni dla przekroju chronionego przewodu, aby uniknąć degradacji izolacji kabla.

FAQ

1. Czy wkładkę gG można stosować do ochrony silników?
Tak, charakterystyka gG jest uniwersalna i może być stosowana do ochrony silników, o ile prąd rozruchowy nie powoduje niepożądanego zadziałania bezpiecznika. W przypadku bardzo ciężkich rozruchów zaleca się konsultację z tabelami selektywności.

2. Jaka jest różnica między rozmiarem 10x38 a 14x51?
Rozmiar 14x51 (średnica x długość w mm) oferuje wyższą zdolność wyłączalną i możliwość pracy przy wyższych prądach znamionowych w porównaniu do mniejszego standardu 10x38.

3. Czy wkładka ETI 2651034 posiada wskaźnik zadziałania?
Niniejszy model jest standardową wkładką bez wskaźnika zadziałania. W celu weryfikacji stanu bezpiecznika należy użyć odpowiedniego próbnika napięcia lub miernika w gnieździe rozłącznika.
