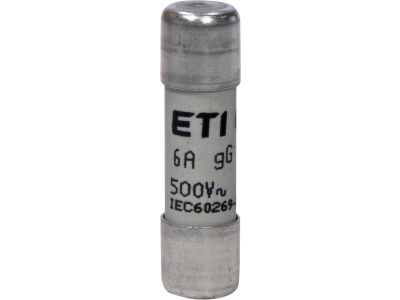

Wkładka topikowa cylindryczna CH10x38 gG 6A/500V | 002651015 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG 6A/500V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę, co oznacza, że urządzenie skutecznie reaguje zarówno na przeciążenia o niskim natężeniu, jak i gwałtowne zwarcia o wysokiej energii. Prąd znamionowy wynoszący 6A pozwala na precyzyjne zabezpieczenie odbiorników o mniejszym poborze mocy, a napięcie znamionowe 500V AC umożliwia pracę w standardowych sieciach przemysłowych i rozdzielczych.

• Wymiary standardowe: Gabaryty 10x38 mm gwarantują pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Zdolność wyłączania na poziomie 100kA zapewnia bezpieczeństwo nawet w przypadku wystąpienia potężnych udarów prądowych.
• Niskie straty mocy: Zoptymalizowana konstrukcja elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej w rozdzielnicy.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje powtarzalność parametrów technicznych i najwyższy poziom bezpieczeństwa. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiada również certyfikat CE, potwierdzający dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH10x38 gG 6A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz elektroinstalatorstwie. Jest idealnym rozwiązaniem do ochrony obwodów sterowniczych, transformatorów separacyjnych oraz silników o małej mocy (przy odpowiednim doborze charakterystyki). Dzięki swojej niezawodności, jest powszechnie stosowana w szafach sterowniczych, rozdzielnicach głównych i obiektowych, gdzie wymagana jest selektywność zabezpieczeń oraz wysoka pewność zadziałania w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm, montowanych na szynie DIN (TH35). Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieścić w uchwycie rozłącznika, zwracając uwagę na prawidłowe osadzenie styków. Podczas doboru rozłącznika należy zweryfikować maksymalny dopuszczalny prąd oraz napięcie pracy. Zaleca się regularny przegląd stanu styków rozłącznika, aby uniknąć nadmiernej rezystancji przejścia, która mogłaby prowadzić do przegrzewania się elementu.

FAQ

• Czy wkładkę gG można stosować do ochrony silników? Tak, charakterystyka gG jest charakterystyką ogólną, jednak przy rozruchu ciężkim należy dokładnie przeanalizować prądy rozruchowe, aby uniknąć zbędnego zadziałania bezpiecznika.
• Jaka jest różnica między rozmiarem 10x38 a innymi wkładkami cylindrycznymi? Rozmiar 10x38 mm jest jednym z najpopularniejszych standardów przemysłowych. Wybór rozmiaru zależy od konstrukcji posiadanej podstawy bezpiecznikowej lub rozłącznika.
• Czy wkładka posiada wskaźnik zadziałania? Model 2651015 to standardowa wersja bez optycznego wskaźnika zadziałania. Stan wkładki można zweryfikować za pomocą pomiaru ciągłości obwodu multimetrem.
