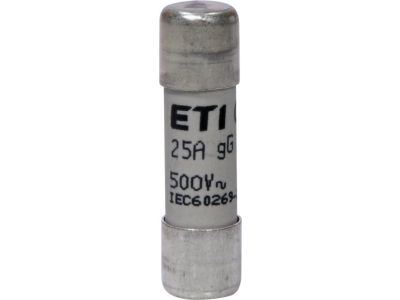

Wkładka topikowa cylindryczna CH10x38 gG 25A/500V | 002651021 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG o prądzie znamionowym 25A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia oraz kabli i przewodów przed skutkami zarówno przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczne stosowanie wkładki w standardowych sieciach przemysłowych oraz komercyjnych.

• Wysoka zdolność zwarciowa: Zapewnia bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, co chroni infrastrukturę przed zniszczeniem.
• Kompaktowe wymiary: Standardowy rozmiar 10x38 mm umożliwia montaż w typowych rozłącznikach bezpiecznikowych montowanych na szynie DIN.
• Niskie straty mocy: Optymalizacja konstrukcji elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości ceramiki jest odporny na wysokie temperatury i naprężenia mechaniczne występujące podczas zadziałania bezpiecznika.

Zgodność z Normami

Wkładka topikowa ETI o kodzie 2651021 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jej niezawodność w profesjonalnych systemach elektroenergetycznych. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim i zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładki cylindryczne CH10x38 gG 25A znajdują szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Są idealnym rozwiązaniem do:

• Zabezpieczania obwodów zasilających w instalacjach budynkowych i przemysłowych.
• Ochrony odbiorników o charakterystyce rezystancyjnej i lekko indukcyjnej.
• Zabezpieczania aparatury sterowniczej i pomocniczej w układach automatyki.
• Stosowania w rozłącznikach bezpiecznikowych typu VLC, PCF lub EFD, zapewniając bezpieczną przerwę izolacyjną podczas prac konserwacyjnych.

Wskazówki Montażowe

Podczas instalacji wkładki topikowej należy przestrzegać poniższych zasad inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Weryfikacja parametrów: Przed montażem upewnij się, że prąd znamionowy 25A oraz napięcie 500V są odpowiednie dla chronionego obwodu.
• Stan styków: Należy zwrócić uwagę na czystość i siłę docisku styków w rozłączniku; słaby kontakt może prowadzić do przegrzewania się wkładki i jej przedwczesnego zadziałania.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, przy użyciu odpowiednich środków ochrony osobistej, zgodnie z procedurami BHP obowiązującymi w zakładzie.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Wkładki o charakterystyce gG chronią silniki przed zwarciami, jednak przy ciężkim rozruchu mogą wymagać przewymiarowania. Do dedykowanej ochrony silników zaleca się charakterystykę aM, jednak gG jest dopuszczalna w ogólnych układach zasilania.

2. Co oznacza wymiar 10x38?
Jest to standardowy wymiar fizyczny wkładki: średnica wynosi 10 mm, a długość 38 mm. Jest to jeden z najpopularniejszych standardów w automatyce przemysłowej.

3. Czy wkładkę można stosować w obwodach prądu stałego (DC)?
Wkładka jest optymalizowana dla napięcia przemiennego 500V AC. W przypadku aplikacji DC należy zweryfikować dopuszczalne napięcie pracy stałej podane w karcie katalogowej producenta ETI dla konkretnego modelu.
