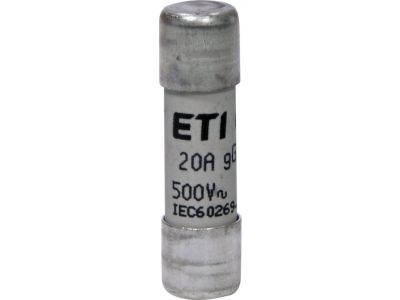

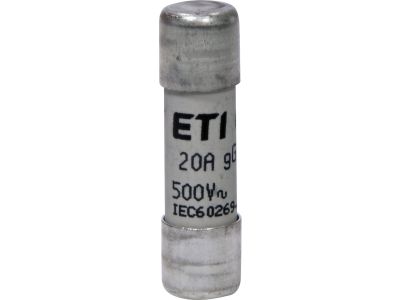

Wkładka topikowa cylindryczna CH10x38 gG 20A/500V | 002651020 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 gG o prądzie znamionowym 20A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się pełnozakresową charakterystyką gG (dawniej gL/gG), co oznacza, że jest przeznaczony do ochrony urządzeń ogólnego przeznaczenia oraz kabli i przewodów przed skutkami zarówno przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczne stosowanie wkładki w standardowych sieciach przemysłowych oraz komercyjnych.

• Wymiary standardowe: Gabaryty 10x38 mm zapewniają pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Zdolność wyłączania na poziomie 100kA gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu.
• Niskie straty mocy: Optymalizacja konstrukcji elementu topikowego minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną podczas zadziałania bezpiecznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry pracy bezpieczników niskiego napięcia. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na terenie Unii Europejskiej, gwarantując najwyższy standard bezpieczeństwa użytkowania.

Zastosowanie

Wkładka topikowa CH10x38 gG 20A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie wielorodzinnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów rozdzielczych i odbiorczych w szafach sterowniczych.
• Ochrony instalacji oświetleniowych oraz gniazd wtykowych w obiektach komercyjnych.
• Zabezpieczania silników elektrycznych (przy odpowiednim doborze prądu znamionowego względem prądu rozruchowego).
• Stosowania w rozłącznikach bezpiecznikowych montowanych na szynie DIN (np. serii ETI VLC lub EFD).

Wskazówki Montażowe

Podczas montażu i eksploatacji wkładki topikowej należy przestrzegać poniższych zasad inżynierskich:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych o rozmiarze 10x38 mm, zapewniających odpowiedni docisk styków.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy 20A oraz napięcie 500V są zgodne z projektem instalacji elektrycznej.
• Wymiana: Wymiana wkładki powinna odbywać się przy odłączonym napięciu (stan beznapięciowy), przy użyciu uchwytu rozłącznika.
• Kontrola styków: Należy regularnie sprawdzać stan zacisków w rozłączniku, aby uniknąć wzrostu rezystancji przejścia, co mogłoby prowadzić do przegrzania wkładki.

FAQ

Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną. W przypadku silników należy jednak pamiętać o uwzględnieniu prądu rozruchowego, aby uniknąć niepożądanego zadziałania bezpiecznika podczas startu maszyny.

Jaka jest różnica między rozmiarem 10x38 a innymi wkładkami cylindrycznymi?
Rozmiar 10x38 mm jest jednym z najpopularniejszych standardów w automatyce przemysłowej. Różni się on wymiarami fizycznymi od wkładek 8x32 czy 14x51, dlatego nie są one zamienne i wymagają dedykowanych podstaw bezpiecznikowych.

Czy wkładka posiada wskaźnik zadziałania?
Niniejszy model (SKU 2651020) jest wersją standardową bez optycznego wskaźnika zadziałania. Stan wkładki należy weryfikować za pomocą miernika elektrycznego lub testera ciągłości obwodu.
