Wkładka topikowa cylindryczna CH10x38 gG 16A/500V | 002651019 Eti

Opis i Kluczowe Cechy

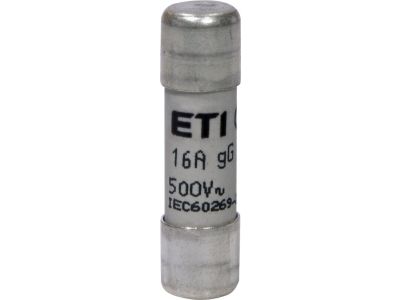

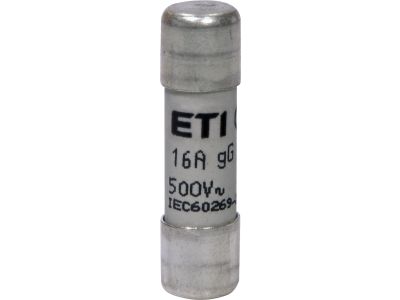

Wkładka topikowa cylindryczna CH10x38 gG 16A/500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany z myślą o ochronie instalacji elektrycznych oraz urządzeń przed skutkami zwarć i przeciążeń. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że produkt ten jest niezwykle wszechstronny i zapewnia pełnozakresową zdolność wyłączania. Prąd znamionowy wynoszący 16 A pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, natomiast napięcie znamionowe 500 V AC gwarantuje stabilność w standardowych sieciach przemysłowych i komercyjnych.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury modułowej.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach pracy. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do użytku profesjonalnego. Posiadanie certyfikatów zgodności gwarantuje, że parametry czasowo-prądowe są powtarzalne, a bezpieczeństwo obsługi stoi na najwyższym poziomie.

Zastosowanie

Wkładka topikowa CH10x38 gG 16A znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów zasilających w rozdzielnicach niskiego napięcia.
• Ochrony odbiorników rezystancyjnych oraz indukcyjnych o niskim prądzie rozruchowym.
• Zabezpieczania kabli i przewodów przed skutkami nadmiernego wzrostu temperatury wywołanego przeciążeniem.
• Stosowania w rozłącznikach bezpiecznikowych montowanych na szynie DIN w szafach sterowniczych.

Wskazówki Montażowe

Podczas instalacji wkładki topikowej należy przestrzegać poniższych zasad, aby zapewnić poprawność działania układu zabezpieczającego:

• Dobór rozłącznika: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się po uprzednim odłączeniu napięcia w obwodzie, przy użyciu izolowanych narzędzi lub poprzez bezpieczne otwarcie dźwigni rozłącznika.
• Kontrola styków: Przed montażem należy upewnić się, że zaciski rozłącznika są czyste i zapewniają odpowiedni docisk powierzchniowy, co zapobiega przegrzewaniu się styków.
• Weryfikacja parametrów: Zawsze należy sprawdzać, czy prąd znamionowy wkładki (16A) jest odpowiednio dobrany do przekroju chronionych przewodów.

FAQ

• Czy charakterystyka gG nadaje się do ochrony silników? Charakterystyka gG jest charakterystyką ogólną. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wkładek o charakterystyce aM, jednak dla małych silników o lekkim rozruchu wkładka 16A gG może być wystarczająca, o ile prąd rozruchowy nie przekracza jej krzywej zadziałania.
• Jakie jest maksymalne napięcie pracy tej wkładki? Wkładka jest dedykowana do pracy przy napięciu znamionowym do 500V AC.
• Czy wkładkę można stosować w instalacjach domowych? Tak, pod warunkiem zastosowania odpowiedniej obudowy (rozłącznika) i zachowania selektywności zabezpieczeń.
