Wkładka topikowa cylindryczna CH10x38 gG 10A/500V | 002651017 Eti

Opis i Kluczowe Cechy

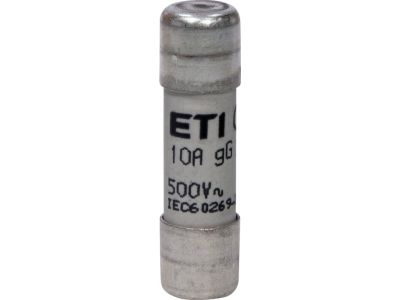

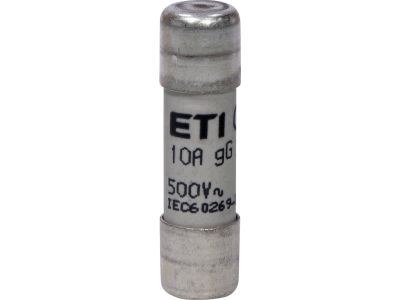

Wkładka topikowa cylindryczna CH10x38 gG 10A/500V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o ochronie instalacji elektrycznych oraz urządzeń przed skutkami zwarć i przeciążeń. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że produkt ten jest niezwykle wszechstronny, zapewniając pełnozakresową zdolność wyłączania. Prąd znamionowy o wartości 10 A pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, natomiast napięcie znamionowe 500V AC gwarantuje stabilność w standardowych sieciach przemysłowych i komercyjnych.

• Wymiary standardowe: Format 10x38 mm zapewnia pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.
• Ceramiczny korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry pracy dla niskonapięciowych bezpieczników topikowych. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że charakterystyki czasowo-prądowe są powtarzalne i zgodne z dokumentacją techniczną, co jest kluczowe dla zachowania selektywności zabezpieczeń.

Zastosowanie

Wkładka CH10x38 gG 10A znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów sterowniczych w szafach rozdzielczych.
• Ochrony odbiorników końcowych o charakterze rezystancyjnym i indukcyjnym.
• Zabezpieczania transformatorów oraz linii zasilających w budownictwie wielorodzinnym i obiektach biurowych.
• Stosowania w rozłącznikach bezpiecznikowych montowanych na szynę DIN (TH35).

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy przestrzegać zasad bezpieczeństwa oraz dobrych praktyk inżynierskich:

• Dobór rozłącznika: Upewnij się, że rozłącznik bezpiecznikowy jest przystosowany do wymiaru 10x38 mm oraz posiada odpowiednie napięcie izolacji.
• Stan styków: Przed montażem sprawdź, czy zaciski rozłącznika są czyste i nie wykazują śladów utlenienia, co mogłoby powodować wzrost rezystancji przejścia.
• Wymiana: Wkładkę należy wymieniać wyłącznie przy odłączonym napięciu (stan beznapięciowy), używając do tego dedykowanych uchwytów w rozłączniku.
• Weryfikacja parametrów: Zawsze sprawdzaj, czy prąd znamionowy 10A jest odpowiedni dla chronionego obwodu zgodnie z projektem instalacji.

FAQ

1. Czy wkładkę o charakterystyce gG można stosować do ochrony silników?
Wkładki gG chronią przed przeciążeniami i zwarciami. W przypadku silników o ciężkim rozruchu lepszym rozwiązaniem może być charakterystyka aM, jednak dla mniejszych jednostek o lekkim rozruchu wkładka 10A gG może być wystarczająca, o ile prąd rozruchowy nie przekracza krzywej zadziałania.

2. Co oznacza wymiar 10x38?
Jest to standardowy wymiar wkładki cylindrycznej, gdzie 10 mm to średnica zewnętrzna, a 38 mm to całkowita długość elementu.

3. Czy wkładka ETI 2651017 posiada wskaźnik zadziałania?
Standardowe modele CH10x38 gG zazwyczaj nie posiadają optycznego wskaźnika zadziałania (wybijaka), chyba że zaznaczono inaczej w specyfikacji konkretnego wariantu wykonania.
