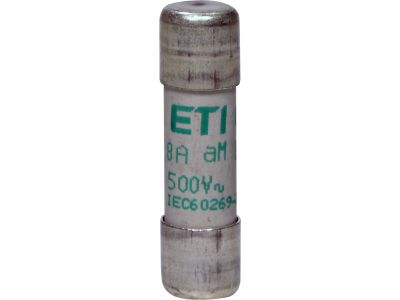

Wkładka topikowa cylindryczna CH10x38 aM 8A/500V | 002652014 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 aM 8A/500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany z myślą o specyficznych wymaganiach układów napędowych. Charakterystyka czasowo-prądowa typu aM (niepełnozakresowa, do zabezpieczania silników) sprawia, że urządzenie jest odporne na wysokie prądy rozruchowe, które są naturalnym zjawiskiem podczas startu jednostek napędowych. Prąd znamionowy o wartości 8A oraz napięcie znamionowe 500V AC pozwalają na bezpieczną pracę w standardowych instalacjach przemysłowych.

• Wymiary standardowe: Gabaryty 10x38 mm zapewniają pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Zdolność do bezpiecznego przerywania prądów zwarciowych chroni infrastrukturę przed kosztownymi awariami.
• Niskie straty mocy: Precyzyjne wykonanie elementu topikowego minimalizuje wydzielanie ciepła wewnątrz rozdzielnicy.
• Trwałość: Ceramiczny korpus wkładki charakteryzuje się wysoką odpornością termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje powtarzalność parametrów technicznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiadanie certyfikatu CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładki o charakterystyce aM są dedykowane wyłącznie do ochrony zwarciowej urządzeń o dużych prądach rozruchowych. Głównym obszarem zastosowania są obwody zasilające silniki elektryczne, gdzie wkładka współpracuje z przekaźnikiem termicznym lub wyłącznikiem silnikowym (zapewniającym ochronę przeciążeniową). Znajdują one zastosowanie w:

• Przemysłowych układach sterowania i automatyki.
• Wentylatorach i pompach o dużej bezwładności rozruchowej.
• Transformatorach sterowniczych.
• Rozdzielnicach głównych i obiektowych w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wkładki CH10x38 powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych montowanych na szynę DIN (TH35). Przed instalacją należy upewnić się, że napięcie w obwodzie zostało odłączone. Wkładkę należy umieścić w uchwycie rozłącznika, dbając o prawidłowe osadzenie styków. Należy pamiętać, że charakterystyka aM nie chroni przed przeciążeniami, dlatego w obwodzie musi znajdować się dodatkowe zabezpieczenie nadmiarowo-prądowe. Zaleca się regularną kontrolę stanu styków rozłącznika, aby uniknąć wzrostu rezystancji przejścia i nadmiernego nagrzewania się elementu.

FAQ

• Czy mogę użyć tej wkładki do zabezpieczenia gniazdek domowych? Nie, wkładki o charakterystyce aM są przeznaczone wyłącznie do ochrony silników przed zwarciem. Do ochrony instalacji ogólnego przeznaczenia należy stosować wkładki o charakterystyce gG.
• Jaka jest różnica między charakterystyką aM a gG? Charakterystyka aM chroni tylko przed zwarciem i „wybacza” prądy rozruchowe, natomiast gG chroni zarówno przed zwarciem, jak i przeciążeniem.
• Czy wkładka pasuje do standardowych rozłączników 10x38? Tak, wymiar 10x38 mm jest standardem przemysłowym, co zapewnia kompatybilność z osprzętem różnych producentów.
