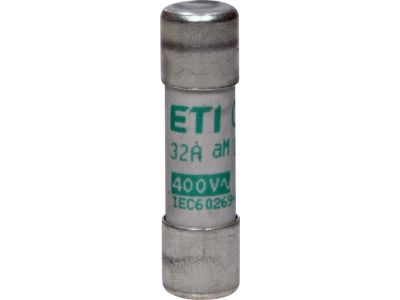

Wkładka topikowa cylindryczna CH10x38 aM 32A/400V | 002652020 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 aM 32A/400V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach przemysłowych. Prąd znamionowy o wartości 32A przy napięciu znamionowym 400V AC pozwala na bezpieczną pracę w wymagających obwodach elektrycznych. Charakterystyka aM (niepełnozakresowa, do zabezpieczania silników) została precyzyjnie skalibrowana, aby wytrzymywać wysokie prądy rozruchowe maszyn, jednocześnie zapewniając skuteczną ochronę przed skutkami zwarć. Kompaktowe wymiary 10x38 mm sprawiają, że wkładka jest kompatybilna z większością standardowych rozłączników bezpiecznikowych dostępnych na rynku, co ułatwia modernizację istniejących rozdzielnic.

• Charakterystyka aM: Specjalistyczna charakterystyka zwłoczna, idealna do ochrony obwodów z silnikami elektrycznymi i transformatorami.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużych wartościach.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości ceramiki zapewnia doskonałą odporność termiczną i mechaniczną.
• Srebrzone styki: Zastosowanie srebra na powierzchniach stykowych minimalizuje straty mocy i ogranicza nagrzewanie się elementu podczas pracy ciągłej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiada również certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa. Dzięki rygorystycznej kontroli jakości producenta ETI, każda jednostka charakteryzuje się powtarzalnością parametrów elektrotechnicznych.

Zastosowanie

Wkładka CH10x38 aM 32A znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest dedykowana przede wszystkim do ochrony aparatury łączeniowej, takiej jak styczniki i przekaźniki termiczne, w układach zasilania silników elektrycznych. Ze względu na swoją charakterystykę, nie jest przeznaczona do ochrony przed przeciążeniami (tę rolę przejmuje wyłącznik silnikowy lub przekaźnik termiczny), lecz stanowi kluczowe zabezpieczenie zwarciowe. Idealnie sprawdza się w szafach sterowniczych, centrach sterowania silnikami (MCC) oraz w instalacjach, gdzie występują odbiorniki o dużym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm. Przed instalacją należy upewnić się, że napięcie w obwodzie zostało odłączone. Wkładkę należy umieścić w uchwycie rozłącznika, zwracając uwagę na prawidłowe osadzenie styków. Podczas doboru wkładki należy zweryfikować, czy prąd znamionowy 32A oraz charakterystyka aM są odpowiednie dla chronionego urządzenia i przekroju przewodów w obwodzie. Zaleca się regularny przegląd stanu styków rozłącznika, aby uniknąć wzrostu rezystancji przejścia, co mogłoby prowadzić do nadmiernego wydzielania ciepła.

FAQ

• Czy tę wkładkę można stosować do ochrony instalacji oświetleniowej? Nie, do ochrony instalacji ogólnego przeznaczenia i oświetlenia zaleca się stosowanie wkładek o charakterystyce gG (ogólnego przeznaczenia). Charakterystyka aM jest przeznaczona wyłącznie do ochrony zwarciowej obwodów silnikowych.
• Jaki jest rozmiar fizyczny tej wkładki? Wkładka ma standardowy rozmiar cylindryczny 10 mm średnicy oraz 38 mm długości.
• Czy wkładka 32A może pracować przy napięciu 230V? Tak, napięcie znamionowe 400V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w obwodach o niższym napięciu, np. 230V AC.
