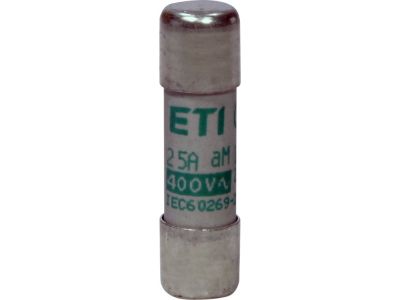

Wkładka topikowa cylindryczna CH10x38 aM 25A/400V | 002652019 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 o charakterystyce aM (niepełnozakresowa, do ochrony silników) to profesjonalny komponent zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Prąd znamionowy wynoszący 25A przy napięciu znamionowym 400V AC pozwala na bezpieczną pracę w wymagających układach napędowych. Charakterystyka aM została zoptymalizowana pod kątem ochrony aparatury rozdzielczej oraz silników elektrycznych, charakteryzując się wysoką odpornością na prądy rozruchowe, co eliminuje ryzyko niepożądanych zadziałań podczas startu maszyn. Kompaktowe wymiary 10x38 mm umożliwiają montaż w standardowych rozłącznikach bezpiecznikowych, co przekłada się na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy: 25A – idealny do średnich obciążeń silnikowych.
• Charakterystyka aM: Specjalistyczna ochrona przed zwarciami w obwodach z dużym prądem rozruchowym.
• Napięcie znamionowe: 400V AC – standard w przemysłowych sieciach trójfazowych.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu w sytuacjach awaryjnych.
• Ceramiczny korpus: Zapewnia doskonałą odporność termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Wkładka CH10x38 aM 25A znajduje szerokie zastosowanie w przemyśle oraz automatyce budynkowej. Jest dedykowana przede wszystkim do ochrony obwodów zasilających silniki elektryczne, transformatory oraz inne urządzenia o charakterze indukcyjnym, gdzie występują wysokie prądy udarowe. Dzięki swojej charakterystyce, wkładka chroni aparaturę sterującą (styczniki, przekaźniki termiczne) przed skutkami zwarć, nie reagując jednocześnie na krótkotrwałe przeciążenia wynikające z rozruchu silnika. Jest to kluczowy element w szafach sterowniczych i rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm (np. seria ETI VLC lub EFD). Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieścić w uchwycie rozłącznika, dbając o prawidłowe osadzenie styków. Należy pamiętać, że charakterystyka aM nie zapewnia ochrony przed przeciążeniami o niskiej wartości – w obwodzie silnikowym musi współpracować z odpowiednio dobranym przekaźnikiem termicznym lub wyłącznikiem silnikowym. Regularna inspekcja stanu styków rozłącznika zapewni długotrwałą i bezawaryjną pracę układu.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są wkładkami niepełnozakresowymi. Chronią one głównie przed skutkami zwarć. Do ochrony przed przeciążeniem należy zastosować dodatkowe zabezpieczenie, np. przekaźnik termiczny.
• Czy mogę zastąpić wkładkę gG wkładką aM? Nie zaleca się bezpośredniej zamiany bez analizy projektu, ponieważ wkładka aM ma inną charakterystykę czasowo-prądową i służy do innych celów niż ogólna wkładka gG.
• Jaki rozłącznik pasuje do tej wkładki? Wkładka jest kompatybilna z każdym standardowym rozłącznikiem bezpiecznikowym obsługującym rozmiar 10x38 mm.
