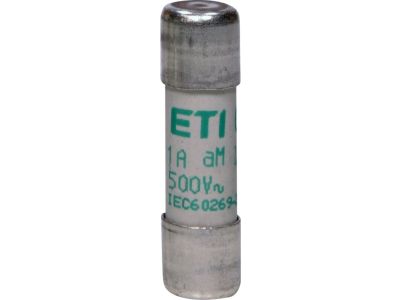

Wkładka topikowa cylindryczna CH10x38 aM 1A/500V | 002652010 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 aM 1A/500V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany z myślą o ochronie urządzeń o charakterystyce silnikowej. Rozmiar 10x38 mm jest standardem przemysłowym, co gwarantuje pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku. Charakterystyka aM (niepełnozakresowa) oznacza, że wkładka jest przeznaczona głównie do ochrony przed zwarciami, wytrzymując jednocześnie wysokie prądy rozruchowe typowe dla silników elektrycznych i transformatorów. Napięcie znamionowe 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych, a prąd znamionowy 1A zapewnia precyzyjne zabezpieczenie odbiorników o małej mocy.

• Charakterystyka aM: Specjalistyczna ochrona obwodów silnikowych przed skutkami zwarć.
• Wysoka zdolność zwarciowa: Skuteczne przerywanie prądów zwarciowych w trudnych warunkach przemysłowych.
• Kompaktowe wymiary: Standard 10x38 mm ułatwia montaż w gęsto upakowanych rozdzielnicach.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia stabilność parametrów w czasie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na terenie Unii Europejskiej w zaawansowanych systemach automatyki i energetyki.

Zastosowanie

Wkładka CH10x38 aM 1A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w układach sterowania i zasilania maszyn. Jest idealnym rozwiązaniem do ochrony styczników, przekaźników termicznych oraz samych silników elektrycznych przed niszczącymi skutkami zwarć. Dzięki charakterystyce zwłocznej w obszarze prądów rozruchowych, eliminuje ryzyko niepożądanych zadziałań podczas startu maszyn, co przekłada się na ciągłość procesów technologicznych. Często stosowana w szafach sterowniczych, przepompowniach oraz systemach wentylacji przemysłowej.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm, montowanych na szynie DIN (TH35). Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieścić w uchwycie rozłącznika, zwracając uwagę na prawidłowe osadzenie styków. Należy pamiętać, że charakterystyka aM wymaga stosowania dodatkowego zabezpieczenia przeciążeniowego (np. wyłącznika silnikowego lub przekaźnika termicznego), ponieważ sama wkładka nie chroni przed długotrwałymi przeciążeniami o niskiej wartości prądu.

FAQ

• Czy mogę użyć tej wkładki do ochrony oświetlenia? Nie zaleca się stosowania charakterystyki aM do obwodów oświetleniowych lub ogólnego przeznaczenia. Do takich zastosowań dedykowana jest charakterystyka gG.
• Jaka jest główna różnica między aM a gG? Wkładka aM chroni tylko przed zwarciem i jest odporna na prądy rozruchowe, natomiast gG chroni zarówno przed zwarciem, jak i przeciążeniem.
• Czy wkładka pasuje do standardowych rozłączników modułowych? Tak, o ile rozłącznik jest przeznaczony dla wkładek cylindrycznych o wymiarach 10x38 mm.
