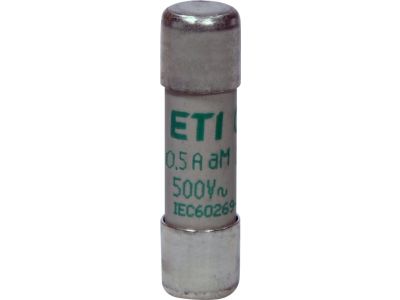

Wkładka topikowa cylindryczna CH10x38 aM 0,50A/500V | 002652009 Eti

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna CH10x38 o charakterystyce aM (niepełnozakresowa, do ochrony silników) to profesjonalne rozwiązanie marki ETI, zaprojektowane z myślą o zabezpieczaniu urządzeń o wysokim prądzie rozruchowym. Prąd znamionowy o wartości 0,50 A oraz napięcie znamionowe 500 V AC pozwalają na precyzyjne dopasowanie do obwodów sterowniczych i napędowych. Kompaktowe wymiary 10x38 mm są standardem rynkowym, co gwarantuje pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku. Charakterystyka aM oznacza, że wkładka chroni przed skutkami zwarć, natomiast ochronę przeciążeniową powinien zapewniać dodatkowy aparat, taki jak przekaźnik termiczny.

• Wysoka zdolność zwarciowa: Zapewnia bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o dużym natężeniu.
• Charakterystyka aM: Specjalnie zoptymalizowana pod kątem ochrony silników elektrycznych i transformatorów.
• Trwałość materiałowa: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem minimalizuje straty mocy i nagrzewanie się elementu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikat CE, co jest niezbędne do stosowania w nowoczesnych systemach automatyki na terenie Unii Europejskiej.

Zastosowanie

Wkładka CH10x38 aM 0,50A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz utrzymaniu ruchu. Jest idealnym rozwiązaniem do ochrony transformatorów sterowniczych, silników o małej mocy oraz innych odbiorników indukcyjnych, gdzie prąd rozruchowy wielokrotnie przewyższa prąd znamionowy. Dzięki swojej charakterystyce, wkładka nie ulega przepaleniu podczas krótkotrwałych skoków prądu towarzyszących rozruchowi maszyn, co eliminuje niepotrzebne przestoje w procesach produkcyjnych.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm, montowanych na standardowej szynie DIN (TH35). Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę należy umieścić w uchwycie rozłącznika, zwracając uwagę na prawidłowe osadzenie styków. Zaleca się regularną kontrolę stanu styków rozłącznika, aby uniknąć wzrostu rezystancji przejścia, co mogłoby prowadzić do nadmiernego wydzielania ciepła. Należy pamiętać, że wkładki o charakterystyce aM muszą być stosowane w połączeniu z odpowiednim zabezpieczeniem przeciążeniowym.

FAQ

• Czy tę wkładkę można stosować do ochrony gniazdek domowych? Nie, wkładki o charakterystyce aM są przeznaczone wyłącznie do ochrony silników i urządzeń o charakterze indukcyjnym w instalacjach przemysłowych. Do ochrony ogólnej należy stosować wkładki gG.
• Jaki jest rozmiar tej wkładki? Jest to standardowy rozmiar cylindryczny 10 mm średnicy na 38 mm długości.
• Czy wkładka posiada wskaźnik zadziałania? Model 2652009 to wersja standardowa bez optycznego wskaźnika zadziałania.
