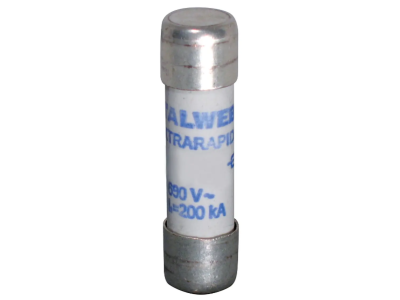

Wkładka topikowa cylindryczna 14x51mm 20A aR 690V CH/P14 (ultraszybka) | 002635111 Eti

Alternatywny kod produktu: CH/P14 aR 20A / 690V

Opis i Kluczowe Cechy

Wkładka topikowa cylindryczna o wymiarach 14x51mm i prądzie znamionowym 20A w charakterystyce aR to ultraszybkie zabezpieczenie przeznaczone do ochrony wrażliwych elementów półprzewodnikowych. Dzięki napięciu znamionowemu 690V może być stosowana w obwodach przemysłowych o podwyższonym napięciu. Symbol katalogowy 002635111.

• Prąd znamionowy 20A: Zapewnia bezpieczne przewodzenie prądu roboczego i szybkie wyłączanie w przypadku przeciążeń i zwarć w obwodach o obciążeniu do 20A.
• Charakterystyka aR (ultraszybka): Minimalizuje całkę Joule'a, skutecznie ograniczając prąd zwarciowy i chroniąc półprzewodniki (diody, tyrystory, tranzystory) przed uszkodzeniem termicznym.
• Napięcie znamionowe 690V: Umożliwia bezpieczną eksploatację w instalacjach o napięciu przemysłowym 690V, co jest typowe dla układów napędowych i zasilaczy.
• Wymiary 14x51mm: Standardowy format wkładki cylindrycznej, kompatybilny z szeroką gamą podstaw bezpiecznikowych i rozłączników bezpiecznikowych dostępnych na rynku.
• Symbol 002635111: Łatwa identyfikacja produktu w systemie zamówieniowym. Numer referencyjny umożliwia szybkie zakupienie właściwego zamiennika lub oryginalnej części.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm międzynarodowych i europejskich dotyczących bezpieczników topikowych do ochrony półprzewodników. Posiada certyfikację CE potwierdzającą zgodność z dyrektywami Unii Europejskiej. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wkładka topikowa aR 20A / 690V znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie odłączenie obwodu w celu ochrony kosztownych elementów półprzewodnikowych przed skutkami zwarć. Typowe aplikacje to:

• Ochrona prostowników i falowników w napędach elektrycznych.
• Zabezpieczenie modułów tyrystorowych i diod mocy w zasilaczach UPS i agregatach.
• Ochrona tranzystorów IGBT w przekształtnikach energoelektronicznych.
• Stosowanie w rozdzielnicach i aparatach łączeniowych w przemyśle, gdzie występują układy energoelektroniczne.

Wskazówki Montażowe

Montaż i wymiana wkładki topikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej 14x51mm, zgodnej z obowiązującymi normami. Przekrój przewodów przyłączeniowych do podstawy dobrać do prądu znamionowego 20A. Podczas dokręcania zacisków stosuj moment obrotowy zalecany przez producenta podstawy. Po zamontowaniu sprawdź pewność osadzenia wkładki.

FAQ

• Czy wkładka aR 20A nadaje się do ochrony silników indukcyjnych? Nie, charakterystyka aR jest przeznaczona do ochrony półprzewodników. Do silników stosuje się bezpieczniki o charakterystyce gL/gG (zwłoczne).
• Jakie jest maksymalne napięcie pracy dla tej wkładki? Napięcie znamionowe wynosi 690 V. Przekroczenie tej wartości może skutkować przebiciem i brakiem wyłączenia.
• Jaki jest stopień ochrony IP wkładki? Sama wkładka nie posiada stopnia ochrony IP – jest elementem wewnętrznym. Ochronę zapewnia podstawą oraz obudowa rozdzielnicy (zazwyczaj minimalnie IP20 dla instalacji wewnętrznych).
