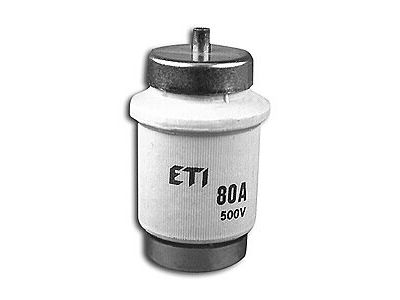

Wkładka topikowa 80A DIV gF 500V E40 (szybka) | 002314101 Eti

Opis i Kluczowe Cechy

Wkładka topikowa ETI o prądzie znamionowym 80A to profesjonalny element zabezpieczający, należący do uznanego systemu bezpiecznikowego D (DI-DV). Model ten został zaprojektowany w rozmiarze DIV z gwintem E40, co gwarantuje kompatybilność z odpowiednimi gniazdami ceramicznymi i osprzętem systemowym. Charakterystyka gF (szybka) sprawia, że wkładka reaguje błyskawicznie na wystąpienie przetężeń, co jest kluczowe dla ochrony czułych odbiorników oraz przewodów przed skutkami termicznymi zwarć.

Produkt charakteryzuje się wysoką znamionową zdolnością wyłączania, która wynosi aż 50kA dla prądu przemiennego (AC) oraz 8kA dla prądu stałego (DC). Tak wysokie parametry pozwalają na bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o bardzo dużym natężeniu. Dodatkowym atutem jest zintegrowany kolorowy wskaźnik zadziałania, który umożliwia szybką, wizualną weryfikację stanu bezpiecznika bez konieczności jego demontażu z główki bezpiecznikowej.

• Prąd znamionowy: 80A – dedykowany do obwodów o dużym obciążeniu.
• Napięcie znamionowe: 500V AC / 440V DC – szeroki zakres pracy w instalacjach niskiego napięcia.
• Charakterystyka gF: Szybkie działanie zapewniające skuteczną ochronę przed zwarciami.
• Wielkość fizyczna DIV: Standard przemysłowy zapewniający pewny styk elektryczny.
• Wskaźnik zadziałania: Czytelna sygnalizacja optyczna przepalenia topika.

Zgodność z Normami

Wkładki topikowe systemu D od producenta ETI są produkowane zgodnie z rygorystycznymi normami bezpieczeństwa, co pozwala na ich stosowanie zarówno w instalacjach przemysłowych, jak i domowych. Konstrukcja wkładki uniemożliwia przypadkowy kontakt z elementami pod napięciem podczas wymiany, co czyni ją bezpieczną w obsłudze nawet dla osób niewykwalifikowanych, zgodnie z wytycznymi dla systemów bezpiecznikowych typu D. Produkt spełnia wymagania dotyczące zdolności wyłączania prądów zwarciowych, co potwierdzają parametry 50kA AC i 8kA DC.

Zastosowanie

Wkładka 80A DIV gF znajduje szerokie zastosowanie w zabezpieczaniu instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Jest idealnym rozwiązaniem do:

• Ochrony linii zasilających w budownictwie wielorodzinnym i jednorodzinnym.
• Zabezpieczania rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej.
• Ochrony odbiorników o charakterze rezystancyjnym, gdzie wymagana jest szybka reakcja na błędy w instalacji.
• Zastosowań w obwodach prądu stałego (DC) do 440V, takich jak systemy zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki topikowej powinien odbywać się przy zachowaniu zasad bezpieczeństwa. Należy upewnić się, że wielkość wkładki (DIV) oraz jej prąd znamionowy (80A) są zgodne z parametrami gniazda bezpiecznikowego oraz wstawki kalibrowej. Wkładkę należy umieścić w główce bezpiecznikowej E40, a następnie wkręcić do gniazda, dbając o odpowiedni moment dokręcania, który zapewni trwały i stabilny styk elektryczny. Stabilny docisk jest niezbędny, aby uniknąć nadmiernego nagrzewania się styków, co mogłoby prowadzić do przedwczesnego zadziałania zabezpieczenia lub uszkodzenia gniazda.

FAQ

• Czy tę wkładkę może wymienić osoba bez uprawnień SEP? Tak, system bezpiecznikowy D został zaprojektowany w taki sposób, aby wymiana wkładki była bezpieczna i możliwa do przeprowadzenia przez osoby niewykwalifikowane (użytkowników domowych).
• Co oznacza kolorowy wskaźnik na wkładce? Wskaźnik ten informuje o stanie bezpiecznika. Jeśli wkładka ulegnie przepaleniu (zadziała), wskaźnik odpada lub zmienia pozycję, co jest widoczne przez oczko główki bezpiecznikowej.
• Czy wkładka 80A DIV pasuje do standardowych gniazd domowych? Wkładki wielkości DIV wymagają dedykowanych gniazd z gwintem E40. Standardowe gniazda domowe zazwyczaj obsługują rozmiary DII (E27) lub DIII (E33). Przed zakupem należy zweryfikować rozmiar posiadanego gniazda.
