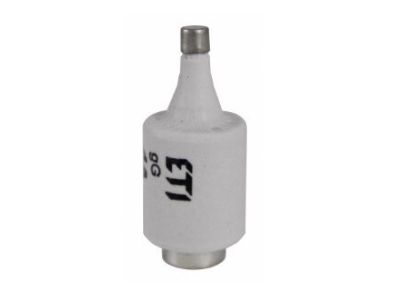

Wkładka topikowa 63A DIII gF BiWts 500V E33 (szybka) | 002313103 Eti

Opis i Kluczowe Cechy

Wkładka topikowa DIII gF BiWts o prądzie znamionowym 63A to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta aparatury modułowej – firmę ETI. Produkt ten charakteryzuje się szybką charakterystyką działania (gF), co czyni go idealnym rozwiązaniem w miejscach, gdzie wymagana jest natychmiastowa reakcja na przeciążenia oraz zwarcia w celu ochrony czułych odbiorników energii. Wkładka pracuje przy napięciu znamionowym 500V AC, co pozwala na jej szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz rozdzielnicach głównych.

• Prąd znamionowy 63A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu, zapewniając ciągłość zasilania przy zachowaniu najwyższych standardów bezpieczeństwa.
• Charakterystyka gF (szybka): Gwarantuje szybkie przerwanie obwodu w przypadku wystąpienia prądów przetężeniowych, minimalizując ryzyko uszkodzenia przewodów i urządzeń końcowych.
• Wielkość DIII: Standardowy rozmiar kompatybilny z gniazdami bezpiecznikowymi E33, co ułatwia modernizację istniejących systemów.
• Napięcie znamionowe 500V: Umożliwia bezpieczną pracę w standardowych sieciach trójfazowych oraz wymagających środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Wkładka spełnia wymagania normy IEC 60269, co potwierdza jej wysoką zdolność zwarciową oraz powtarzalność parametrów czasowo-prądowych. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia wszystkie dyrektywy dotyczące bezpieczeństwa niskonapięciowego.

Zastosowanie

Wkładka topikowa ETI 63A DIII gF znajduje zastosowanie przede wszystkim w ochronie linii zasilających oraz odbiorników, które nie wykazują dużych prądów rozruchowych. Jest to kluczowy element w:

• Rozdzielnicach budynkowych i przemysłowych jako zabezpieczenie główne lub odpływowe.
• Ochronie instalacji oświetleniowych oraz grzewczych, gdzie wymagana jest szybka reakcja na awarię.
• Zabezpieczaniu urządzeń półprzewodnikowych (w określonych konfiguracjach) oraz innych komponentów wrażliwych na długotrwałe przetężenia.
• Systemach sterowania, gdzie stabilność i pewność zadziałania ochrony jest priorytetem dla utrzymania ciągłości procesów.

Wskazówki Montażowe

Podczas montażu wkładki topikowej należy zwrócić szczególną uwagę na dopasowanie wielkości gniazda bezpiecznikowego – w tym przypadku wymagane jest gniazdo o gwincie E33 (system DIII). Przed instalacją należy upewnić się, że prąd znamionowy wkładki (63A) jest odpowiednio dobrany do przekroju przewodów w obwodzie oraz mocy odbiorników. Wkładkę należy dokręcać w gnieździe z odpowiednią siłą, zapewniając trwały styk elektryczny, co zapobiega przegrzewaniu się styków. Wymiana wkładki powinna odbywać się wyłącznie przy użyciu izolowanych uchwytów lub po odłączeniu napięcia, zgodnie z zasadami BHP obowiązującymi przy pracach pod napięciem.

FAQ

1. Czy wkładkę gF można stosować zamiennie z wkładką gG?
Wkładka gF ma charakterystykę szybką, natomiast gG jest charakterystyką zwłoczną (ogólnego przeznaczenia). Zamiana zależy od rodzaju chronionego odbiornika – wkładka gF nie jest zalecana do silników o ciężkim rozruchu, ponieważ może zadziałać zbyt wcześnie.

2. Co oznacza oznaczenie E33?
E33 to rozmiar gwintu gniazda bezpiecznikowego systemu DIII. Jest to standard przemysłowy pozwalający na jednoznaczne dopasowanie wkładki do podstawy bezpiecznikowej.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, większość wkładek systemu DIII od ETI posiada kolorowy wskaźnik (tzw. oczko), który odpada lub zmienia pozycję po przepaleniu się elementu topikowego, co ułatwia diagnostykę awarii.
