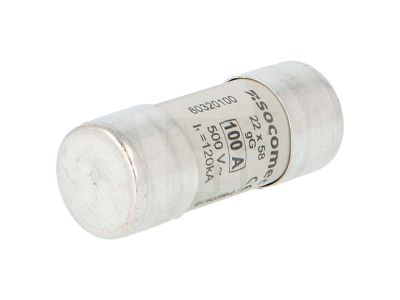

Wkładka topikowa, 22x58, gG, 100A (zwłoczna) | 60320100 Socomec

Opis i Kluczowe Cechy

Wkładka topikowa marki Socomec o wymiarach 22x58 mm to profesjonalny element zabezpieczający, zaprojektowany z myślą o zaawansowanych systemach elektroenergetycznych niskiego napięcia. Prąd znamionowy o wartości 100 A pozwala na stabilne zabezpieczanie obwodów o dużym obciążeniu, chroniąc zarówno infrastrukturę kablową, jak i podłączone urządzenia przed niszczycielskimi skutkami przetężeń. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka posiada pełnozakresową zdolność wyłączania, co czyni ją niezwykle wszechstronnym rozwiązaniem w ochronie instalacji przed skutkami zwarć i przeciążeń.

• Wymiar 22x58 mm: Standardowy gabaryt przemysłowy zapewniający pełną kompatybilność z większością rozłączników bezpiecznikowych dostępnych na rynku.
• Prąd znamionowy 100 A: Wysoka obciążalność prądowa dedykowana do głównych węzłów zasilających i odbiorników dużej mocy.
• Charakterystyka gG: Uniwersalne zabezpieczenie chroniące przewody i urządzenia przed pełnym spektrum zakłóceń prądowych.
• Wysoka zdolność wyłączania: Gwarantuje natychmiastowe przerwanie obwodu w warunkach ekstremalnego wzrostu natężenia prądu.

Zgodność z Normami

Wkładka topikowa Socomec została wyprodukowana w oparciu o rygorystyczne standardy jakościowe. Produkt jest w pełni zgodny z międzynarodową normą IEC 60269, która określa wymagania techniczne dla bezpieczników niskiego napięcia. Zgodność ta gwarantuje nie tylko bezpieczeństwo użytkowania, ale również pełną zamienność z innymi wkładkami o tych samych parametrach, co jest kluczowe w utrzymaniu ciągłości pracy instalacji przemysłowych. Wykorzystanie wysokiej jakości ceramiki jako korpusu zapewnia doskonałą izolację i odporność na wysokie temperatury powstające podczas gaszenia łuku elektrycznego.

Zastosowanie

Dzięki swojej charakterystyce i wysokiemu prądowi znamionowemu, wkładka 100A gG znajduje zastosowanie w najbardziej wymagających środowiskach:

• Przemysł: Ochrona linii zasilających maszyny produkcyjne oraz silniki elektryczne (przy odpowiednim doborze prądu rozruchowego).
• Rozdzielnice główne: Zabezpieczanie sekcji zasilania w budynkach komercyjnych i halach magazynowych.
• Infrastruktura energetyczna: Ochrona kabli i przewodów w sieciach rozdzielczych niskiego napięcia.
• Automatyka: Zabezpieczanie szaf sterowniczych o dużym poborze mocy.

Wskazówki Montażowe

Prawidłowy montaż wkładki topikowej jest niezbędny dla zapewnienia deklarowanej ochrony. Należy przestrzegać następujących zasad:

• Dobór osprzętu: Wkładkę należy montować wyłącznie w dedykowanych rozłącznikach bezpiecznikowych lub podstawach bezpiecznikowych o rozmiarze 22x58 mm.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zminimalizować rezystancję styku i uniknąć przegrzewania.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy 100 A jest zgodny z projektem instalacji i przekrojem zastosowanych przewodów.
• Bezpieczeństwo: Wymianę wkładki należy przeprowadzać przy odłączonym obciążeniu, korzystając z funkcji rozłącznych aparatu lub izolowanych uchwytów.

FAQ

Czy wkładka gG 100A może być stosowana jako zabezpieczenie główne? Tak, ze względu na charakterystykę ogólną gG i wysoki prąd znamionowy, jest ona często stosowana jako zabezpieczenie główne w mniejszych rozdzielnicach lub jako zabezpieczenie selektywne w pionach zasilających.

Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG jest pełnozakresowa (chroni przed przeciążeniami i zwarciami), natomiast aM jest charakterystyką niepełnozakresową, dedykowaną wyłącznie do ochrony silników przed zwarciami (wymaga dodatkowego przekaźnika przeciążeniowego).

Czy wkładka Socomec 60320100 pasuje do rozłączników innych producentów? Tak, wymiar 22x58 mm jest znormalizowany, co oznacza, że wkładka pasuje do każdego standardowego rozłącznika obsługującego ten rozmiar, niezależnie od jego marki.
