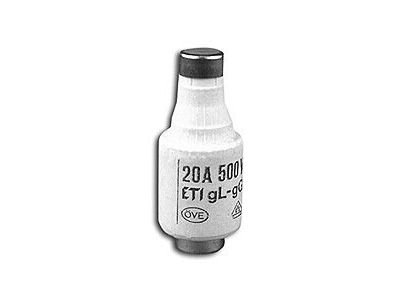

Wkładka topikowa 20A DII gG BiWtz 500V E27 (zwłoczna) | 002312406 Eti

Opis i Kluczowe Cechy

Wkładka topikowa ETI o prądzie znamionowym 20A to profesjonalny element zabezpieczający, należący do powszechnie stosowanego systemu D (DI-DV). Produkt charakteryzuje się charakterystyką gG (ogólnego przeznaczenia, zwłoczna), co oznacza skuteczną ochronę zarówno przed skutkami zwarć, jak i przeciążeń w instalacjach elektroenergetycznych. Dzięki napięciu znamionowemu 500V AC oraz 250V DC, wkładka znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia. Kluczowym atutem jest wysoka znamionowa zdolność wyłączania, która wynosi aż 50kA dla prądu przemiennego oraz 8kA dla prądu stałego, co gwarantuje przerwanie obwodu nawet w przypadku wystąpienia prądów o bardzo dużym natężeniu.

• Wielkość fizyczna: DII, kompatybilna ze standardowymi gniazdami E27.
• Wskaźnik zadziałania: Wyraźny, kolorowy wskaźnik umieszczony w centralnej części wkładki, umożliwiający szybką diagnostykę stanu bezpiecznika bez konieczności jego wykręcania.
• Trwałość: Wykonanie z wysokiej jakości ceramiki zapewnia odporność na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Wkładki topikowe systemu D od producenta ETI są projektowane i produkowane zgodnie z rygorystycznymi normami bezpieczeństwa. System ten został opracowany w taki sposób, aby umożliwić bezpieczną wymianę wkładki nawet przez osoby niewykwalifikowane, co jest kluczowe w zastosowaniach domowych i podobnych. Produkt spełnia wymagania norm dotyczących zabezpieczeń nadprądowych, co potwierdza jego niezawodność w krytycznych momentach pracy instalacji. Zastosowanie odpowiednich materiałów izolacyjnych i przewodzących gwarantuje stabilność parametrów elektrycznych w całym cyklu życia produktu.

Zastosowanie

Wkładka 20A DII gG BiWtz jest dedykowana do ochrony obwodów odbiorczych w budownictwie mieszkaniowym, użyteczności publicznej oraz w przemyśle. Dzięki charakterystyce zwłocznej, doskonale radzi sobie w obwodach, gdzie mogą występować chwilowe prądy rozruchowe, nie powodując niepotrzebnego zadziałania zabezpieczenia. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających i obwodów gniazd wtykowych.
• Ochrony urządzeń o charakterze rezystancyjnym i indukcyjnym.
• Zastosowań w rozdzielnicach głównych i piętrowych wyposażonych w gniazda bezpiecznikowe E27.
• Ochrony przed porażeniem prądem elektrycznym poprzez szybkie odłączenie zasilania w przypadku awarii.

Wskazówki Montażowe

Montaż wkładki topikowej powinien odbywać się przy zachowaniu zasad bezpieczeństwa elektrycznego. Wkładkę należy umieścić w gnieździe bezpiecznikowym DII (gwint E27). Przed montażem należy upewnić się, że w gnieździe znajduje się odpowiednia wstawka kalibrowa, która zapobiega wkręceniu wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu. Wkładkę dociska się za pomocą główki bezpiecznikowej, którą należy dokręcić z odpowiednim momentem, zapewniając trwały styk elektryczny i minimalizując rezystancję przejścia, co zapobiega nadmiernemu nagrzewaniu się styków.

FAQ

• Czy tę wkładkę można stosować w obwodach prądu stałego? Tak, wkładka jest przystosowana do pracy z napięciem stałym do 250V DC, przy zdolności wyłączania 8kA.
• Co oznacza kolorowy wskaźnik na wkładce? Kolor wskaźnika jest przypisany do prądu znamionowego wkładki. Jego odpadnięcie lub zmiana wyglądu sygnalizuje przepalenie się elementu topikowego i konieczność wymiany wkładki na nową.
• Czy wkładka DII pasuje do gniazda E27? Tak, wielkość DII jest standardowo montowana w gniazdach z gwintem E27.
