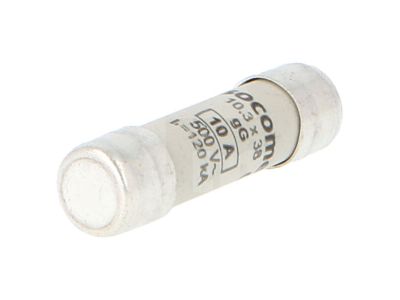

Wkładka topikowa, 10x38, gG, 10A (zwłoczna) | 60120010 Socomec

Opis i Kluczowe Cechy

Wkładka topikowa marki Socomec o rozmiarze 10x38 mm to profesjonalny element zabezpieczający, zaprojektowany do pracy w obwodach niskiego napięcia. Charakterystyka gG (ogólnego przeznaczenia) sprawia, że urządzenie to jest niezwykle wszechstronne, zapewniając skuteczną ochronę zarówno przed przeciążeniami, jak i zwarciami. Prąd znamionowy wynoszący 10A pozwala na bezpieczne użytkowanie w szerokim spektrum aplikacji przemysłowych i komercyjnych. Dzięki zastosowaniu wysokiej jakości materiałów ceramicznych oraz precyzyjnie wykonanego elementu topikowego, wkładka gwarantuje wysoką zdolność wyłączania oraz stabilność parametrów elektrycznych w długim okresie eksploatacji. Zwłoczna charakterystyka działania pozwala na eliminację niepożądanych zadziałań przy krótkotrwałych skokach prądu, co jest kluczowe dla zachowania ciągłości zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach technicznych. Wkładka spełnia wymagania normy IEC 60269, która definiuje standardy dla bezpieczników niskiego napięcia, gwarantując pełną zamienność z innymi wkładkami o tym samym rozmiarze i charakterystyce. Zgodność z tymi standardami zapewnia bezpieczeństwo personelu obsługującego instalację oraz minimalizuje ryzyko uszkodzenia kosztownej aparatury modułowej i odbiorników końcowych.

Zastosowanie

Wkładka topikowa 10x38 gG 10A znajduje szerokie zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz systemach automatyki budynkowej. Jest idealnym rozwiązaniem do zabezpieczania:

• Obwodów oświetleniowych i gniazd wtykowych w instalacjach przemysłowych.
• Transformatorów sterowniczych o niskiej mocy.
• Urządzeń grzewczych i rezystancyjnych.
• Linii zasilających w systemach dystrybucji energii niskiego napięcia.

Dzięki uniwersalnej charakterystyce gG, wkładka ta stanowi podstawowy element ochrony kabli i przewodów przed nadmiernym nagrzewaniem się w wyniku przepływu prądów przetężeniowych.

Wskazówki Montażowe

Montaż wkładki topikowej powinien być przeprowadzany przy zachowaniu następujących zasad:

• Wkładkę należy umieszczać w dedykowanych rozłącznikach bezpiecznikowych lub podstawach bezpiecznikowych przystosowanych do rozmiaru 10x38 mm.
• Przed montażem należy upewnić się, że obwód jest odłączony od napięcia, aby zapewnić bezpieczeństwo instalatora.
• Należy zweryfikować, czy prąd znamionowy wkładki (10A) jest odpowiednio dobrany do przekroju chronionych przewodów oraz mocy odbiornika.
• Po zadziałaniu bezpiecznika (przepaleniu wkładki), należy zidentyfikować i usunąć przyczynę awarii przed wymianą elementu na nowy o identycznych parametrach.
• Zaleca się regularną kontrolę stanu styków w podstawie bezpiecznikowej, aby uniknąć nadmiernej rezystancji przejścia i przegrzewania się punktów styku.

FAQ

• Czy tę wkładkę można stosować do zabezpieczania silników? Charakterystyka gG jest charakterystyką ogólną. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wkładek o charakterystyce aM, jednak dla małych silników o lekkim rozruchu wkładka 10A gG może być wystarczająca, o ile prąd rozruchowy nie przekracza jej krzywej zadziałania.
• Jaki jest rozmiar fizyczny tej wkładki? Wkładka ma standardowy wymiar cylindryczny: średnica 10 mm i długość 38 mm.
• Czy wkładka posiada wskaźnik zadziałania? Niniejszy model to standardowa wkładka bez wskaźnika zadziałania; stan wkładki można zweryfikować za pomocą miernika elektrycznego lub poprzez obserwację w rozłącznikach z sygnalizacją optyczną.
