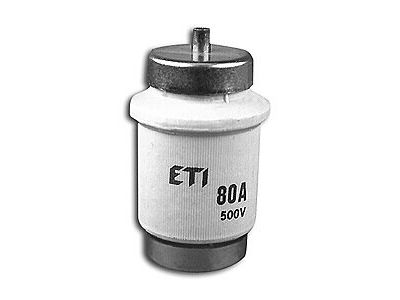

Wkładka topikowa 100A DIV gF 500V E40 (szybka) | 002314102 Eti

Opis i Kluczowe Cechy

Wkładka topikowa ETI o prądzie znamionowym 100A to profesjonalny element zabezpieczający, należący do uznanego systemu bezpiecznikowego D (DI-DV). Model ten został zaprojektowany w rozmiarze DIV, co odpowiada specyficznym wymaganiom montażowym dla gniazd z gwintem E40. Charakterystyka gF (szybka) sprawia, że wkładka reaguje błyskawicznie na wystąpienie przetężeń, co jest kluczowe dla ochrony czułych odbiorników oraz ograniczania skutków zwarć w instalacjach elektroenergetycznych.

• Wysoka zdolność wyłączania: Urządzenie charakteryzuje się znamionową zdolnością wyłączania na poziomie 50kA dla prądu przemiennego (AC) oraz 8kA dla prądu stałego (DC), co gwarantuje skuteczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Napięcie znamionowe: Wkładka jest przystosowana do pracy w sieciach o napięciu znamionowym do 500V AC, co czyni ją uniwersalnym rozwiązaniem w budownictwie mieszkaniowym i przemysłowym.
• Wizualna sygnalizacja: Produkt wyposażony jest w kolorowy wskaźnik zadziałania, który pozwala na szybką identyfikację przepalonej wkładki bez konieczności jej demontażu z główki bezpiecznikowej.
• Bezpieczeństwo obsługi: System D został zaprojektowany tak, aby umożliwić bezpieczną wymianę wkładki nawet osobom niewykwalifikowanym, co jest istotne w obiektach użyteczności publicznej i gospodarstwach domowych.

Zgodność z Normami

Wkładka topikowa ETI 2314102 spełnia rygorystyczne wymagania norm dotyczących systemów bezpiecznikowych niskiego napięcia. Konstrukcja oparta na standardzie systemu D zapewnia pełną kompatybilność z osprzętem takim jak gniazda ceramiczne, główki bezpiecznikowe oraz wstawki kalibrowe. Produkt przeszedł testy potwierdzające jego parametry izolacyjne oraz zdolność do bezpiecznego gaszenia łuku elektrycznego przy napięciu 500V AC i 250V DC.

Zastosowanie

Dzięki charakterystyce szybkiej gF, wkładka znajduje szerokie zastosowanie w:

• Zabezpieczaniu linii zasilających w instalacjach domowych i przemysłowych przed skutkami zwarć.
• Ochronie przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w odpowiednim czasie.
• Instalacjach prądu stałego (DC) do 250V, gdzie wymagana jest pewna ochrona przy prądach do 8kA.
• Rozdzielnicach głównych i piętrowych, gdzie wymagana jest selektywność zabezpieczeń przy prądzie znamionowym 100A.

Wskazówki Montażowe

Podczas montażu wkładki topikowej DIV 100A należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór osprzętu: Wkładka musi być montowana w dedykowanym gnieździe wielkości DIV z gwintem E40. Należy upewnić się, że główka bezpiecznikowa jest odpowiednio dokręcona, aby zapewnić optymalny styk elektryczny.
• Wstawka kalibrowa: Zaleca się stosowanie odpowiedniej wstawki kalibrowej, która uniemożliwi wkręcenie wkładki o prądzie znamionowym większym niż dopuszczalny dla danego obwodu.
• Moment dokręcania: Główkę bezpiecznikową należy dokręcać z wyczuciem, zapewniając stabilny docisk wkładki do styków gniazda, co zapobiega przegrzewaniu się punktów styku przy pełnym obciążeniu 100A.
• Weryfikacja stanu: Przed montażem należy sprawdzić, czy wskaźnik zadziałania jest nienaruszony, co potwierdza sprawność nowej wkładki.

FAQ

• Czy tę wkładkę można stosować w obwodach prądu stałego? Tak, wkładka posiada parametry znamionowe dla prądu stałego (DC) wynoszące 250V oraz zdolność wyłączania 8kA DC.
• Co oznacza charakterystyka gF? Jest to charakterystyka szybka, przeznaczona do ogólnych zastosowań, gdzie wymagane jest szybkie przerwanie obwodu w przypadku wystąpienia przeciążenia lub zwarcia.
• Czy wymiana wkładki wymaga uprawnień SEP? System D jest zaprojektowany w sposób umożliwiający wymianę wkładki przez osoby niewykwalifikowane, jednak zawsze należy zachować szczególną ostrożność i upewnić się, że obciążenie zostało odłączone przed wymianą.
