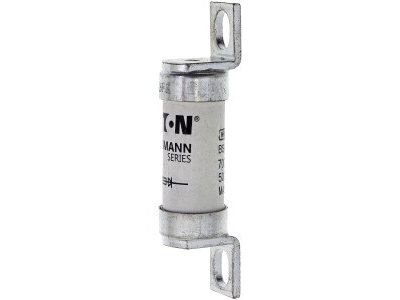

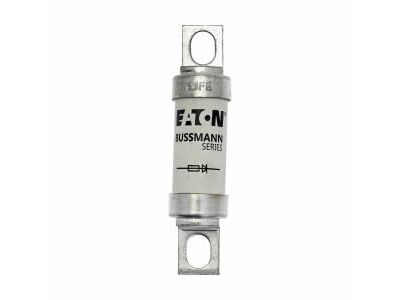

Wkładka szybka, 63 A, AC 690 V, DC 500 V, BS88, 19 x 77mm, aR, BS 63FE | 63FE Eaton

Alternatywny kod produktu: 63FE

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa szybka 63FE to element zabezpieczający o charakterystyce aR, przeznaczony do ochrony półprzewodników i układów energoelektronicznych. Zaprojektowana zgodnie z normą BS88, oferuje prąd znamionowy 63 A przy napięciu AC 690 V oraz DC 500 V, co pozwala na bezpieczną pracę w wymagających obwodach prądu stałego i zmiennego. Dzięki wymiarom 19 x 77 mm pasuje do standardowych podstaw bezpiecznikowych serii BH-0111.

• Prąd znamionowy 63 A / napięcie AC 690 V, DC 500 V: wysoka obciążalność umożliwia stosowanie w obwodach o znacznym poborze mocy bez ryzyka przedwczesnego zadziałania.
• Charakterystyka aR (szybka): ultraszybkie wyłączanie prądów zwarciowych chroni wrażliwe półprzewodniki (tyrystory, diody, IGBT) przed uszkodzeniem termicznym.
• Zdolność wyłączania 200 kA: ekstremalnie wysoka skuteczność przerywania prądów zwarciowych gwarantuje bezpieczeństwo instalacji i urządzeń.
• Zgodność z BS88-4 i IEC 60269-4: certyfikowane parametry zapewniają niezawodność i możliwość stosowania w aplikacjach przemysłowych oraz komercyjnych.
• Wymiary 19 x 77 mm: uniwersalny format wkładki pasujący do dedykowanych podstaw bezpiecznikowych (np. BH-0111), ułatwia wymianę i serwis.

Zgodność z Normami

Wkładka 63FE spełnia wymagania norm BS88-4 oraz IEC 60269-4, co potwierdza jej przydatność do zabezpieczania półprzewodników w instalacjach przemysłowych. Posiada oznaczenie CE i jest przeznaczona do montażu w systemach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wkładka szybka aR 63FE znajduje zastosowanie wszędzie tam, gdzie wymagane jest ultraszybkie odcięcie prądu zwarciowego w celu ochrony kosztownych elementów energoelektronicznych. Sprawdza się szczególnie w:

• Ochrona szyny DC w napędach i falownikach: zabezpiecza prostowniki, przetwornice DC/DC oraz wspólne szyny napięcia stałego przed skutkami zwarć.
• Przekształtniki mocy (prostowniki, falowniki, zasilacze impulsowe): chroni tranzystory i moduły IGBT przed zwarciami wewnętrznymi i przepięciami.
• Rozruszniki o obniżonym napięciu (soft-start, rozruszniki tyrystorowe): zapewnia selektywną ochronę torów prądowych bez zbędnych wyłączeń w normalnej pracy.
• Układy prostownikowe i baterie kondensatorów: szybka charakterystyka minimalizuje ryzyko przepalenia ścieżek i uszkodzenia elementów mocujących.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy umieścić w przeznaczonej do tego podstawie bezpiecznikowej (np. model BH-0111) – nie stosuj siły ani nie modyfikuj wymiarów. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 63 A oraz obciążalnością zwarciową. Moment dokręcania śrub podstawy – stosuj się do zaleceń producenta podstawy. Po zamontowaniu sprawdź poprawność osadzenia i brak luzów.

FAQ

• Czy wkładka 63FE jest odpowiednia do ochrony półprzewodników? Tak, posiada charakterystykę aR (szybką), która zapewnia wyłączenie prądu zwarciowego w czasie rzędu milisekund, skutecznie chroniąc tyrystory, diody i tranzystory IGBT przed przegrzaniem.
• Jakie są wymiary wkładki i do jakiej podstawy pasuje? Wymiary to 19 × 77 mm. Producent rekomenduje podstawę bezpiecznikową BH-0111, ale wkładka jest zgodna z innymi podstawami spełniającymi normę BS88.
• Jaka jest maksymalna zdolność wyłączania i przy jakim napięciu DC? Zdolność wyłączania wynosi 200 kA zarówno dla napięcia AC 690 V, jak i DC 500 V. Dzięki temu bezpiecznik jest w stanie bezpiecznie przerwać każdy prąd zwarciowy w typowych instalacjach przemysłowych.
