Wkładka szybka 40A 690V gR DIN 000 podwójny wskaźnik 170M1563D | 170M1563D Eaton

Alternatywny kod produktu: 170M1563D

Opis i Kluczowe Cechy

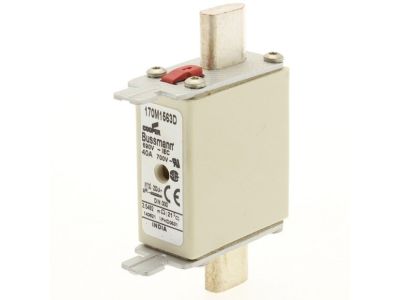

Wkładka szybka (topikowa) 170M1563D o prądzie znamionowym 40 A i napięciu AC 690 V z charakterystyką gR jest przeznaczona do ochrony półprzewodników przed zwarciami. Wielkość DIN 000 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi, a konstrukcja z korpusem prostopadłościennym i zaciskami nożowymi gwarantuje stabilne połączenie. Dodatkowo zastosowano podwójny wskaźnik – optyczny oraz typu T dla mikroprzełącznika – co umożliwia zarówno lokalną, jak i zdalną sygnalizację przepalenia.

• Prąd znamionowy 40 A / napięcie AC 690 V: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiednia do aplikacji przemysłowych.
• Charakterystyka gR (szybka): Szybkie wyłączenie zwarć w obwodach półprzewodnikowych, chroniąc kosztowne elementy mocy przed uszkodzeniem.
• Zdolność wyłączania 200 kA: Zapewnia skuteczne przerywanie nawet ekstremalnie wysokich prądów zwarciowych, zwiększając bezpieczeństwo instalacji.
• Podwójny wskaźnik (optyczny + typ T dla mikroprzełącznika): Umożliwia szybką identyfikację przepalonej wkładki oraz zdalne monitorowanie stanu za pomocą opcjonalnych mikroprzełączników 170H0238 lub 170H0236.
• Wielkość DIN 000 zgodna z DIN 43620: Łatwy montaż w standardowych podstawach bezpiecznikowych, bez konieczności stosowania adapterów.

Zgodność z Normami

Wkładka 170M1563D spełnia wymagania norm IEC 60269-4 oraz DIN 43620. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami europejskimi.

Zastosowanie

Dzięki szybkiej charakterystyce gR i wysokiej zdolności wyłączania wkładka znajduje zastosowanie w obwodach wymagających szczególnej ochrony elementów półprzewodnikowych.

• Ochrona prostowników, falowników i zasilaczy impulsowych przed skutkami zwarć.
• Zabezpieczenie obwodów AC 690 V w rozdzielnicach przemysłowych i sterowniczych.
• Zdalna sygnalizacja przepalenia – integracja z systemami automatyki poprzez mikroprzełączniki.
• Zastosowanie w układach, gdzie wymagana jest szybka reakcja na przepięcia (złącza IGBT, tyrystory).

Wskazówki Montażowe

Montaż wkładki musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej zgodnej z DIN 43620 (wielkość DIN 000). Przed włożeniem sprawdzić stan uchwytów – nieizolowane uchwyty wymagają zachowania ostrożności. Moment dokręcania zacisków nożowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, aby uniknąć przegrzania. Po wymianie wkładki sprawdzić poprawność działania wskaźnika.

FAQ

• Co oznacza "podwójny wskaźnik" w tej wkładce? To kombinacja wskaźnika optycznego (widocznego na obudowie) oraz wskaźnika typu T, który po przepaleniu wkładki umożliwia zadziałanie mikroprzełącznika (opcjonalnego) dla zdalnej sygnalizacji.
• Jakie mikroprzełączniki są kompatybilne? Opcjonalne akcesoria: mikroprzełączniki 170H0238 oraz 170H0236 – należy je zamówić osobno.
• Czy wkładkę można stosować w obwodach DC? Dane producenta podają napięcie AC 690 V i zdolność wyłączania 200 kA dla obwodów prądu przemiennego. Do zastosowań DC wymagana jest osobna weryfikacja charakterystyki wkładki.
