Wkładka szybka 160A, 240VAC, 150VDC, BS88, 18x56mm, aR, BS 160LET | 160LET Eaton

Alternatywny kod produktu: 160LET

Opis i Kluczowe Cechy

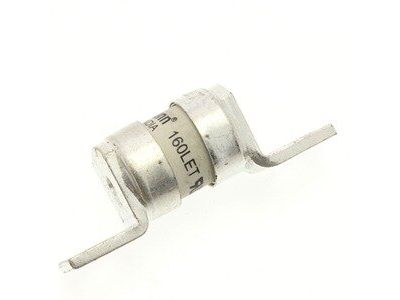

Wkładka bezpiecznikowa 160LET (BS 160LET) to szybka wkładka topikowa o prądzie znamionowym 160 A i napięciu 240 V AC / 150 V DC. Przeznaczona do zastosowań w obwodach prądu stałego i przemiennego, gdzie wymagana jest wysoka zdolność wyłączania do 200 kA. Wykonana w standardzie BS88 (wymiary 18 x 56 mm) z charakterystyką aR (ochrona półprzewodników). Dzięki przykręcanym uchwytom offset umożliwia bezpieczny montaż w podstawie bezpiecznikowej, np. BH-0111.

• Prąd znamionowy 160 A: Zapewnia zabezpieczenie obwodów o znacznym obciążeniu, np. szyn zbiorczych DC i przekształtników mocy, bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 240 V AC / 150 V DC: Uniwersalność zastosowania zarówno w instalacjach prądu przemiennego, jak i stałego, co zwiększa elastyczność doboru.
• Zdolność wyłączania 200 kA: Gwarantuje skuteczne przerwanie dużych prądów zwarciowych, chroniąc wrażliwe elementy półprzewodnikowe przed uszkodzeniem.
• Charakterystyka aR (szybka): Ochrona półprzewodników (tyrystorów, diod, tranzystorów) przed przepięciami i przetężeniami – niezbędna w napędach DC, prostownikach i rozrusznikach.
• Wymiary 18 x 56 mm zgodne z BS88: Kompatybilność z podstawami bezpiecznikowymi w standardzie brytyjskim, w tym z dedykowaną podstawą BH-0111 (akcesorium opcjonalne).

Zgodność z Normami

Wkładka 160LET spełnia wymagania norm BS88-4 oraz IEC 60269-4, dotyczących bezpieczników do ochrony półprzewodników. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi wymogami bezpieczeństwa i jakości.

Zastosowanie

Wkładka szybka 160LET dedykowana jest do obwodów wymagających szybkiego i pewnego wyłączania zwarć, szczególnie w aplikacjach prądu stałego i przekształtników mocy. Ze względu na charakterystykę aR sprawdza się w układach z półprzewodnikami.

• Zabezpieczenie szyn wspólnych DC w rozdzielnicach i systemach zasilania awaryjnego.
• Ochrona napędów prądu stałego (silników DC) przed zwarciami i przeciążeniami.
• Zabezpieczenie przekształtników mocy, prostowników i falowników półprzewodnikowych.
• Ochrona rozruszników o ograniczonym napięciu (soft-startów) w układach sterowania silnikami.

Wskazówki Montażowe

Montaż wkładki 160LET powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. BH-0111) z zachowaniem właściwego momentu dokręcania śrub uchwytów offset – zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 160 A, uwzględniając warunki środowiskowe. Przed uruchomieniem sprawdzić poprawność osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka 160LET jest wyposażona we wskaźnik zadziałania? W dostarczonych danych nie ma informacji o wskaźniku. W przypadku braku sygnalizacji zaleca się wizualną kontrolę wkładki lub zastosowanie podstawy z sygnalizacją (akcesorium opcjonalne).
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony nie został podany w danych produktu. Wkładka bezpiecznikowa jako element niehermetyczny wymaga montażu w obudowie lub podstawie o odpowiednim IP, dostosowanym do warunków instalacji.
• Czy mogę stosować tę wkładkę w obwodach AC 400 V? Napięcie znamionowe wynosi 240 V AC. Stosowanie przy wyższym napięciu może prowadzić do uszkodzenia i utraty ochrony. Do obwodów 400 V należy dobrać wkładkę o wyższym napięciu znamionowym.
