Wkładka szybka 10A 690V gR DIN 000 podwójny wskaźnik FUSE 10A 690V gR DIN 000 HSDNH | 170M1558D Eaton

Alternatywny kod produktu: 170M1558D

Opis i Kluczowe Cechy

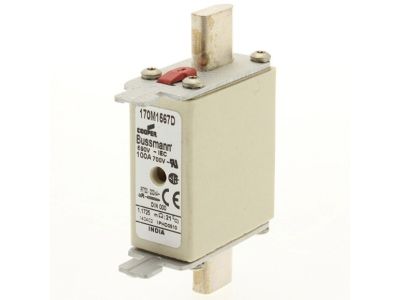

Wkładka topikowa szybka o symbolu 170M1558D (seria HSDNH) to bezpiecznik o prądzie znamionowym 10 A i napięciu 690 V AC, przeznaczony do ochrony półprzewodników. Charakterystyka gR oraz zdolność wyłączania 200 kA zapewniają skuteczne przerywanie zwarć w wymagających aplikacjach. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami umożliwia łatwy montaż w standardowych podstawach bezpiecznikowych DIN 000. Układ podwójnego wskaźnika (element T) pozwala na dodatkowe sygnalizowanie stanu przepalenia przez opcjonalny mikroprzełącznik.

• Prąd znamionowy 10 A: optymalny do zabezpieczania obwodów półprzewodnikowych o umiarkowanym obciążeniu, minimalizuje ryzyko uszkodzenia elementów elektronicznych.
• Napięcie 690 V AC: umożliwia pracę w instalacjach przemysłowych o podwyższonym napięciu, zapewniając bezpieczne odcięcie obwodu.
• Zdolność wyłączania 200 kA: gwarantuje niezawodne przerwanie nawet bardzo wysokich prądów zwarciowych, chroniąc wrażliwe półprzewodniki przed zniszczeniem.
• Charakterystyka gR: dedykowana ochrona półprzewodników – szybkie działanie przy przeciążeniach i zwarciach, dopasowane do charakterystyki diod, tyrystorów i tranzystorów.
• Podwójny wskaźnik zadziałania (typ T): wbudowany wskaźnik optyczny + możliwość montażu mikroprzełącznika 170H0236/170H0238 do zdalnej sygnalizacji przepalenia, co ułatwia serwis i diagnostykę.

Zgodność z Normami

Wkładka topikowa 170M1558D spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej przydatność w instalacjach zgodnych z europejskimi standardami. Posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce gR i wysokiej zdolności wyłączania, wkładka idealnie nadaje się do ochrony wrażliwych półprzewodników w układach energetyki przemysłowej i automatyki.

• Zabezpieczanie prostowników, falowników i zasilaczy impulsowych przed zwarciami.
• Ochrona tyrystorów i tranzystorów mocy w sterownikach silników i przekształtnikach.
• Stosowanie w rozdzielnicach przemysłowych jako szybka wkładka bezpiecznikowa w obwodach półprzewodnikowych.
• Ręczna i zdalna sygnalizacja stanu bezpiecznika – z wykorzystaniem opcjonalnego mikroprzełącznika w systemach alarmowych i BMS.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wkładkę umieszczać w odpowiedniej podstawie bezpiecznikowej zgodnej z wielkością DIN 000, z zachowaniem właściwego kierunku przepływu prądu. Momenty dokręcania oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją producenta podstawy i obowiązującymi przepisami.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wyposażona jest w podwójny wskaźnik typu T: wizualny sygnał przepalenia oraz styki do podłączenia opcjonalnego mikroprzełącznika (modele 170H0238 lub 170H0236) do zdalnego monitoringu.
• Jaka jest zdolność wyłączania tej wkładki? Zdolność wyłączania wynosi 200 kA, co zapewnia skuteczne przerywanie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej.
• Do czego służy charakterystyka gR? Charakterystyka gR jest przeznaczona do ochrony półprzewodników. Zapewnia szybkie wyłączenie w przypadku zwarć oraz odpowiednie opóźnienie przy niewielkich przeciążeniach, chroniąc elementy elektroniczne przed uszkodzeniem termicznym i mechanicznym.
