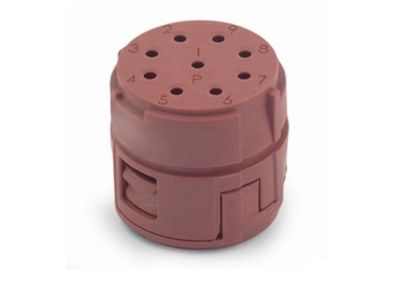

Wkładka stykowa EPIC M23 9P SLM (5) EINSATZ | 73002726 Lapp Kabel

Opis i Kluczowe Cechy

Wkładka stykowa EPIC M23 9P SLM (5) (symbol 73002726) to precyzyjny element przeznaczony do budowy instalacji sygnałowych i sterowniczych. Złącze M23 z 9 stykami (zaciski lutowane) pozwala na niezawodne połączenia w aparaturze przemysłowej, układach pomiarowych oraz systemach regulacji. Wkładka charakteryzuje się wszechstronnością zastosowania dzięki możliwości wyboru różnych opakowań i montażu z odpowiednimi stykami.

• 9 styków w złączu M23: Umożliwia budowę rozbudowanych obwodów sygnałowych i sterowniczych z zachowaniem wysokiej gęstości połączeń.
• Zaciski lutowane: Gwarantują trwałe i przewodzące połączenia, odporne na wibracje i korozję w trudnych warunkach przemysłowych.
• Przekrój przewodu 0,08–1 mm²: Obsługa szerokiego zakresu przewodów – od cienkich żył sygnałowych po standardowe przewody sterownicze.
• Uniwersalna obróbka wtórna: Możliwość wyboru różnych opakowań (wkładki gotowe do montażu z odpowiednimi stykami) oraz samodzielnego montażu ze stykami zagniatanymi lub lutowanymi – elastyczność w projektowaniu.
• Zastosowanie w aparaturze M23: Kompatybilność z szeroką gamą złącz M23, co ułatwia standaryzację i wymianę komponentów w instalacjach przemysłowych.

Zgodność z Normami

Wkładka stykowa spełnia wymagania norm europejskich dotyczących złącz elektrycznych, w tym norm zharmonizowanych z dyrektywą niskonapięciową LVD. Produkt posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka stykowa EPIC M23 9P SLM (5) znajduje zastosowanie w miejscach wymagających niezawodnych i precyzyjnych połączeń sygnałowych, sterujących oraz pomiarowych.

• Budowa instalacji przemysłowych – np. w automatyce, robotyce, systemach monitoringu.
• Aparatura pomiarowa i sterownicza – połączenia w oscyloskopach, rejestratorach, sterownikach PLC.
• Układy regulacji i kontroli – np. w przemyśle maszynowym, energetyce, systemach wentylacyjnych.
• Sterowanie maszynami i urządzeniami – dzięki wysokiej gęstości styków i odporności na zakłócenia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Przewód należy przygotować poprzez obnażenie żyły na odpowiednią długość, a następnie przylutować do styku lutowanego. Po zamontowaniu wkładki w złączu M23 zaleca się sprawdzenie poprawności połączenia (brak zwarć, prawidłowa rezystancja kontaktu). Unikać nadmiernego naprężania przewodów w okolicy styku. Złącze powinno być zainstalowane w sposób chroniący je przed wibracjami mechanicznymi i zanieczyszczeniami.

FAQ

• Czy wkładka jest kompatybilna z innymi typami styków niż lutowane? Tak, wkładka pozwala na samodzielny montaż ze stykami zagniatanymi lub lutowanymi – dostępne są odpowiednie akcesoria montażowe.
• Jaki jest maksymalny prąd pracy wkładki? Dane techniczne nie określają maksymalnego prądu. Złącze M23 o 9 stykach jest typowo stosowane w układach sygnałowych i sterowniczych (niskie i średnie prądy).
• Czy wkładka nadaje się do zastosowań zewnętrznych? Dane produktu nie określają klasy ochrony IP. Zaleca się stosowanie w suchych wnętrzach lub w obudowach chroniących przed wilgocią i pyłem.
