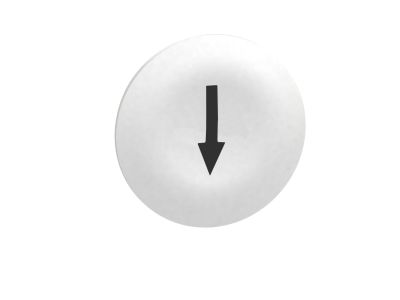

Wkładka przycisku strzałka w doł Fi 22mm, biała Harmony XB4 | ZBA7134 Schneider Electric

Opis i Kluczowe Cechy

Wkładka przycisku oznaczona symbolem strzałki w dół, wykonana w białej kolorystyce, przeznaczona do modułowej rodziny przycisków Harmony XB4 i XB5 firmy Schneider Electric (symbol katalogowy ZBA7134). Dedykowana do otworów montażowych o średnicy 22 mm, zapewnia czytelną identyfikację funkcji w panelach sterowania maszynami. Jej wytrzymałe oznaczenie na pokrywie gwarantuje trwałość wizualną w środowisku przemysłowym, a modułowa konstrukcja ułatwia szybką wymianę oraz serwisowanie instalacji.

• Kompatybilność z seriami Harmony XB4 i XB5: zapewnia elastyczność konfiguracji i możliwość rozbudowy istniejących pulpitów sterowniczych bez wymiany całego osprzętu.
• Wyraźne oznaczenie "strzałka w dół": jednoznacznie wskazuje kierunek działania (np. opuszczanie siłownika, jazda w dół), co minimalizuje ryzyko błędów operatora.
• Montaż w otworze 22 mm: standardowa średnica w aparaturze sterowniczej, co gwarantuje uniwersalność i zgodność z powszechnie stosowanymi obudowami oraz osprzętem.
• Biała kolorystyka wkładki: zwiększa kontrast grawerowanego symbolu, poprawiając czytelność nawet w warunkach słabego oświetlenia na hali produkcyjnej.
• Modułowa konstrukcja: upraszcza serwisowanie – wkładka może być szybko wymieniona bez ingerencji w okablowanie ani demontażu całego zespołu przycisku.

Zgodność z Normami

Wkładka ZBA7134 została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami obowiązującymi dla aparatury sterowniczej niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi. Produkt przeznaczony jest do stosowania w układach spełniających wymagania norm serii IEC/EN 60947 (aparatura sterownicza) w zakresie kompatybilności mechanicznej i wymiarowej.

Zastosowanie

Wkładka z symbolem strzałki w dół znajduje zastosowanie wszędzie tam, gdzie potrzebny jest jednoznaczny, intuicyjny interfejs do kierowania ruchem lub sygnalizacji stanu. Sprawdza się w przemyśle maszynowym, instalacjach automatyki budynkowej oraz na panelach operatorskich.

• Sterowanie kierunkiem ruchu siłowników, podnośników, suwnic lub przenośników (opuszczanie/obniżanie).
• Impulsowe wyzwalanie styczników, przekaźników lub wejść PLC w układach wymagających krótkotrwałego sygnału sterującego.
• Sygnalizacja zadziałania mechanizmu w dół – na pulpitach z wieloma przyciskami sterowniczymi.
• Automatyka budynkowa: sterowanie roletami, bramami, markizami (funkcja opuszczania) w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe przy wkładce i kompatybilnych przyciskach mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Wkładkę należy wcisnąć w pierścień mocujący kompletnego łącznika (serie XB4/XB5) do momentu zatrzaśnięcia. Przed instalacją sprawdź, czy otwór w obudowie ma średnicę 22 mm i jest pozbawiony ostrych krawędzi. Nie przekraczaj zalecanych przez producenta momentów dokręcania elementów mocujących – szczegóły podano w dokumentacji technicznej. Przekroje przewodów dobieraj zgodnie z obciążalnością prądową styków kompletnego przycisku.

FAQ

• Czy wkładka ZBA7134 jest podświetlana? Nie, jest to niepodświetlana etykieta (oznaczenie grawerowane). Do funkcji podświetlania należy stosować wkładki z serii oznaczone odpowiednią ikoną LED lub dedykowane moduły świetlne.
• Czy pasuje do wszystkich przycisków Harmony? Wkładka ZBA7134 jest kompatybilna wyłącznie z przyciskami, przełącznikami i głowicami w standardzie 22 mm z rodziny Harmony XB4 (metalowe obudowy) oraz Harmony XB5 (tworzywowe obudowy). Nie pasuje do serii XB3, XB6 ani małych rozmiarów 16 mm.
• Jak zdemontować wkładkę po instalacji? Wkładkę można wyjąć, delikatnie podważając ją od tyłu (od strony styków) za pomocą płaskiego narzędzia (np. małego śrubokręta) lub wypychając od tyłu przez otwór w pierścieniu mocującym. Czynność wykonuj przy wyłączonym napięciu, aby uniknąć uszkodzenia elementów.
