Wkładka przycisku, płaska zielona, M22-XD-G-GB1 | 218196 Eaton

Alternatywny kod produktu: M22-XD-G-GB1

Opis i Kluczowe Cechy

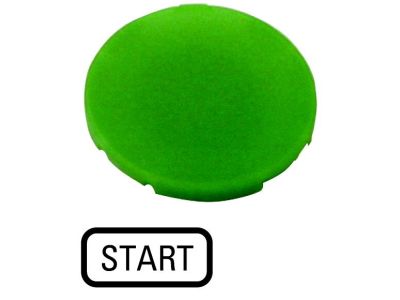

Wkładka przycisku płaska zielona z nadrukiem START, symbol M22-XD-G-GB1 (nr kat. 218196), przeznaczona do montażu w przyciskach serii M22(S)-D-X, M22(S)-DR-X, M22-DG-X oraz M30C-FD-X, M30C-FDR-X. Dzięki płaskiej (zlicowanej) powierzchni i czytelnemu oznaczeniu ułatwia identyfikację funkcji i ogranicza ryzyko błędnej obsługi.

• Napis START: litery o wysokości 5 mm (dla 5 znaków) lub 3 mm (dla więcej niż 5 znaków) zapewniają dobrą czytelność nawet w słabym oświetleniu.
• Płaska konstrukcja: zlicowany design zapobiega przypadkowemu wciśnięciu przycisku i ułatwia utrzymanie czystości na panelu.
• Kolor zielony: zgodny z międzynarodową konwencją dla funkcji START – intuicyjne rozpoznanie bez konieczności czytania napisu.
• Szeroka kompatybilność: dedykowana do aparatów M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X – łatwa wymiana i modernizacja.
• Brak podłączenia SmartWire-DT: przeznaczona do klasycznych układów sterowania bez komunikacji SmartWire, co upraszcza okablowanie w standardowych instalacjach.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Stosowanie w połączeniu z aparatami spełniającymi wymagania odpowiednich dyrektyw zapewnia bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wkładka M22-XD-G-GB1 służy do jednoznacznego oznaczania przycisku START w panelach sterowniczych i rozdzielnicach. Sprawdza się zarówno w nowych projektach, jak i przy modernizacji istniejących układów.

• Oznaczanie przycisku start w maszynach i urządzeniach przemysłowych.
• Modernizacja przycisków serii M22/M30C – wymiana starej wkładki na nową z czytelnym nadrukiem.
• Tworzenie spójnych oznaczeń w rozdzielnicach sterowniczych zgodnie z zasadami ergonomii.
• Uzupełnienie paneli operatorskich w aplikacjach wymagających szybkiej identyfikacji funkcji (linie produkcyjne, automatyka budynkowa).

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wkładkę należy zamocować w obudowie przycisku zgodnie z instrukcją producenta – nie wymaga ona specjalistycznych narzędzi. Przekrój przewodów oraz moment dokręcania śrub (jeśli dotyczy) dobrać według dokumentacji technicznej aparatu nadrzędnego.

FAQ

• Czy wkładka jest podświetlana? Nie, wkładka M22-XD-G-GB1 nie posiada elementów LED ani podświetlenia. To pasywny element z nadrukiem służący wyłącznie do oznaczenia funkcji przycisku.
• Jaki stopień ochrony ma wkładka? Sama wkładka nie ma określonego stopnia ochrony IP. Ostateczny poziom ochrony zależy od obudowy przycisku, w której jest zamontowana (np. IP66 dla serii M22 z odpowiednią uszczelką).
• Jakie są wymiary wkładki? Wysokość liter wynosi 5 mm dla napisów do 5 znaków i 3 mm dla dłuższych napisów. Szerokość modułu nie jest podana – dopasowana jest do gniazda w przyciskach wymienionych w specyfikacji.
