Wkładka przycisku, płaska czerwona, z op M22-XD-R-GB0 | 218194 Eaton

Opis i Kluczowe Cechy

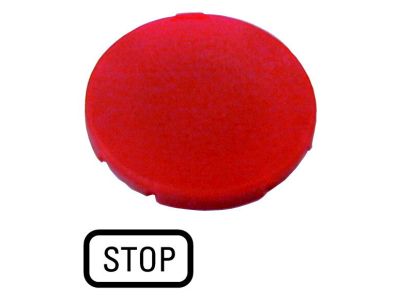

Wkładka przycisku EATON o numerze katalogowym 218194 to profesjonalny komponent sterowniczy z serii RMQ-Titan, zaprojektowany z myślą o najwyższej ergonomii i czytelności w systemach automatyki przemysłowej. Produkt charakteryzuje się płaską, zlicowaną konstrukcją (projekt: zlicowane), co minimalizuje ryzyko przypadkowego zahaczenia lub uszkodzenia mechanicznego. Intensywny czerwony kolor wkładki w połączeniu z wyraźnym, białym napisem 'STOP' zapewnia natychmiastową identyfikację funkcji elementu sterowniczego, co jest kluczowe w sytuacjach wymagających szybkiej reakcji operatora.

• Precyzyjne oznaczenie: Napis wykonany w technologii gwarantującej trwałość. Wysokość liter wynosi 5 mm dla krótkich komunikatów, co zapewnia doskonałą widoczność z dystansu.
• Standard montażowy: Przystosowana do znormalizowanego otworu montażowego o średnicy 22,3 mm, co czyni ją kompatybilną z większością pulpitów sterowniczych i obudów.
• Wysoka kompatybilność: Wkładka jest dedykowana do współpracy z napędami przycisków serii M22(S)-D-X, M22(S)-DR-X, a także systemami M30C-FD-X.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości tworzyw sztucznych odpornych na czynniki przemysłowe.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Jako element uznanego systemu RMQ-Titan, wkładka spełnia wymagania normy IEC/EN 60947, co potwierdza jej przydatność do zastosowań w aparaturze niskiego napięcia. Stopień ochrony oraz odporność na warunki środowiskowe są ściśle powiązane z zastosowanym napędem przycisku, co pozwala na tworzenie aplikacji o wysokim stopniu szczelności IP, niezbędnym w trudnych warunkach hal produkcyjnych.

Zastosowanie

Wkładka M22-XD-R-GB0 znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Dzięki napisowi 'STOP', jest idealnym rozwiązaniem do:

• Układów sterowania procesami technologicznymi jako przycisk zatrzymania roboczego.
• Współpracy z przekaźnikami przeciążeniowymi zamontowanymi w obudowach, umożliwiając ich zdalne lub lokalne resetowanie i zatrzymywanie.
• Systemów sygnalizacji i sterowania w przemyśle ciężkim, spożywczym oraz chemicznym.
• Modernizacji istniejących paneli sterowniczych opartych na systemie M22 i M30.

Wskazówki Montażowe

Montaż wkładki jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Aby zapewnić poprawną instalację, należy:

• Upewnić się, że otwór montażowy w pulpicie ma średnicę 22,3 mm (zgodnie ze standardem serii M22).
• Wcisnąć wkładkę w odpowiedni napęd przycisku (np. M22-D-X) aż do momentu wyraźnego zablokowania się elementu.
• Zwrócić uwagę na orientację napisu 'STOP', aby był on czytelny dla operatora po zamontowaniu całego modułu w kasecie lub szafie.
• Pamiętać, że wkładka ta nie jest przeznaczona do bezpośredniego podłączenia do systemu SmartWire-DT – komunikacja ta odbywa się na poziomie modułów stykowych.

FAQ

• Czy wkładka pasuje do przycisków podświetlanych? Prezentowany model M22-XD-R-GB0 jest wkładką nieprzezroczystą, dedykowaną do przycisków standardowych. W przypadku przycisków podświetlanych należy stosować wkładki transparentne.
• Jaka jest wysokość napisu na wkładce? Dla napisu 'STOP' (4 znaki), wysokość liter wynosi 5 mm, co zapewnia optymalną czytelność zgodnie ze specyfikacją producenta.
• Czy mogę użyć tej wkładki z serią M30? Tak, wkładka jest kompatybilna z płaskimi napędami serii M30C-FD-X oraz M30C-FDR-X, co pozwala na zachowanie spójności wizualnej w nowoczesnych projektach typu 'Flat Design'.
